サーフェスをグループにまとめる方法

レベルとは、CAD モデル内のサーフェスのグループを指します。レベルは、CAD ビューに表示されるモデルパーツの制御、および、測定済みポイントが記録されるパーツサーフェスの指定 に使用されます。サーフェスグループ化 オプションでは、レベルを作成し、各レベルに属するサーフェスを指定します。

サーフェスをレベルにまとめる方法

1. [ホーム]タブ > [マウスコンテキスト]パネル > [サーフェス選択]を選択します。
2. レベルにまとめるサーフェスを選択します。

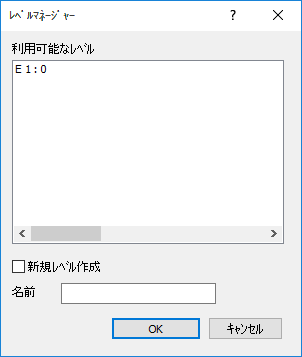

3. CAD ビューで右クリックし、コンテキストメニューから サーフェスグループ化 を選択します。レベルマネージャー ダイアログが表示されます。



4. サーフェスグループを含めるレベルを指定します。以下のように、サーフェスを追加します。
   • 既存のレベルに追加する場合、利用可能なレベル リストを選択します。
   • 新規レベルにサーフェスを追加する場合、新規レベル作成 を選択し、レベルの 名前 を入力します。
5. OK をクリックして変更を保存し、ダイアログを閉じます。
