デジタイズ カーブを使用して、パーツのサーフェス上でカーブを測定します。デジタイズ カーブは、パーツ周囲の断面の測定、およびリバース エンジニアリング用のパーツの作成に使用されます。
カーブにポイントが追加される位置は、最近接するセグメントへの近接度によって決定されます。

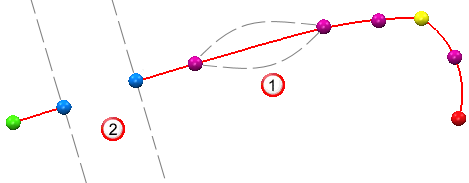

新規ポイントが次の場合:
- 新規ポイントが、リンク セグメントの集点ゾーン内
の場合、ポイントは既存のポイント間に挿入されます。
- 新規ポイントが、ギャップ セグメントの集点ゾーン内
の場合、新規ポイントと既存の近接ポイントの間に、リンク セグメントが追加されます。また、新規ポイントと既存の非近接ポイントの間には、ギャップ セグメントが挿入されます。
- 新規ポイントがセグメントの集点ゾーン外の場合、ポイントはカーブの始点と終点の内、近い方に追加されます。
[ポリライン]オプションは、デジタイズ カーブがポリラインであるか、スプラインであるかを制御します。
デジタイズ カーブがスプラインである場合、スプライン トレランスは、スプライン カーブと測定済みポイントの測定位置間の、最大許容距離を指定します。値が高いほど、複数のポイント間を平均化したパスをたどる、緩やかなカーブが作成されます。カーブはサーフェスの欠陥をカバーしますが、一部のポイントに接触しない可能性があります。 値が低いほど、ポイントに忠実なカーブが作成され、パーツサーフェスを正確に表現します。 スプライン トレランスが 0 の場合は、カーブが全測定ポイントを通過するようになります。
注: [デジタイズカーブ]オプションは、CNC マシンおよび手動マシンの検査を作成する場合にのみ使用できます。
カーブポイントの色
デジタイズカーブを測定すると、PRODUCT はカーブ内の各ポイントタイプを色別に表示します。カーブの色は、[オプション]ダイアログの[色] > [カーブ]ページから変更することができます。既定設定
- 緑色 － カーブの開始ポイント
- 赤色 － カーブの最終ポイント
- 青色 － ギャップポイント
- 黄色 － エッジポイント
- 紫色 － カーブ内のその他のポイント

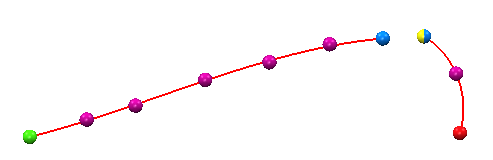

複数のカテゴリに該当するポイントは、マルチカラーで表示されます。例えば、ギャップポイントとしても使用されるエッジポイントは、青色と黄色で表示されます。
