[色]ページ([オプション]ダイアログ)

PowerInspect インタフェースで使用される色を選択します。

 リボン: [ファイル]タブ [オプション] [アプリケーションオプション] [表示オプション] [色]

次のオプションおよびページが表示されます。

• [色]: CAD ビューに表示されているアイテムが検査シーケンスで選択されたときにどのように表示されるかをコントロールします。
  • [選択アイテムを強調表示]: 選択したオブジェクトの光度を変更します。

    強調表示を無効にする場合は、選択解除します。

  • [光度変更]: 選択したオブジェクトを照らします。正の値を指定すると、選択したオブジェクトは明るくなり、負の値を指定すると暗くなります。

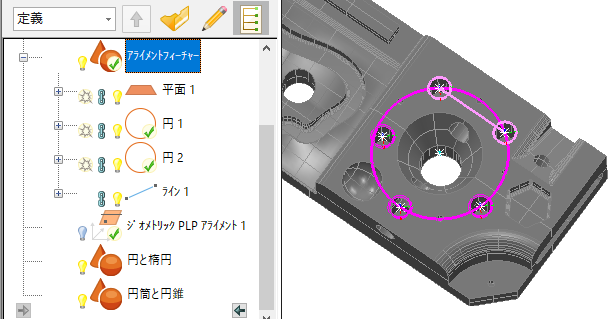

    次のアライメント フィーチャー グループのアイテムには、+60% の光度が適用されます。



• [一般]: CAD ビューの背景、裏面、選択済みサーフェス、ラベル矢印、およびグリッド ラインの色を設定します。
• [エンティティ]: CAD ビューまたは検査シーケンスで選択されたアイテムの情報インディケータの色を指定します。
  • [強調表示色を使用してエンティティを強調表示]: 指定した色を使用してオブジェクトを強調表示します。
  • [強調表示色]: 強調表示されるオブジェクトの色。光度によってオブジェクトを強調表示する場合は、選択解除します。
  • [通常色]: オブジェクトの色。
    注: このチェックボックスがクリアされている場合、[色]ページの[光度変更]スライダーによって色の変更をコントロールします。オフにした場合、エンティティの強調表示設定は無効になります。
• [グリッド]: CAD ビューに表示されるグリッドの色。
• [測定]: 全画面計測モードで使用する色。
• [点群]: 点群の表示に使用する色。

  [カーブ]: デジタイズ カーブ内のポイントおよびラインの表示に使用する色。

  注: [カーブ]ページは、CNC マシンおよび手動マシンの検査を作成する場合にのみ使用できます。
• [公差域]: 検査ポイント カラーマップのトレランス色、および検査グループや点群グループのトレランス スケールのテキスト色。
  • [キーカラー間にグラデーション塗潰し使用]: 色の範囲を使用して、各ポイントの相対偏差を表します。公差域より上、公差域内、および公差域より下に対して単一の色を使用する場合は、このチェックボックスを選択解除します。
• [ラベル / グラフィック寸法]: ラベル、寸法、[情報]タブ、および[レポート]タブで、トレランス内およびトレランス外の計測値を示すために使用される色。

  選択した色設定を変更するには、見本ボタンをクリックし、[色]ダイアログで色を選択します。

  • [プレビュー]: [CAD ビュー]タブに対する変更の結果をテストします。
  • [リセット]: 元の色に戻します。
