サーフェス情報表示の使用方法

[サーフェス情報表示]オプションを使用し、CAD ビューで選択中のサーフェスに関する情報を表示します。例えば、この情報からサーフェスが属する CAD レベルを識別し、サーフェス検査グループの検査中 に使用する CAD レベルを制限することができます。

サーフェス情報ウィンドウ のカスタマイズ方法

1. [ホーム]タブ > [マウスコンテキスト]パネル > [サーフェス選択]を選択します。
2. CAD ビューで、詳細を表示するサーフェスを選択します。

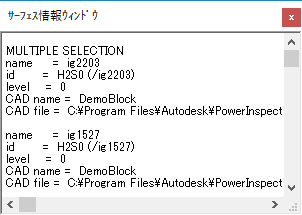

3. CAD ビューで右クリックし、コンテキストメニューから サーフェス情報表示 を選択します。サーフェス情報ウィンドウ が表示されます。
4. サーフェス情報ウィンドウ を右クリックし、コンテキストメニューを表示します。
5. フォント を選択し、テキストのフォントを変更します。以下のように、フォント ダイアログを設定します。
   1. フォントを選択します。
   2. 太字、斜字などのテキストのスタイル、サイズ、色を選択します。
   3. OK をクリックして変更を保存し、ダイアログを閉じます。
6. 背景 を選択し、ウィンドウの背景色を変更します。以下のように、色の設定 ダイアログを設定します。
   • 色のボックスをクリックし、背景色として設定します。
   • 色の作成 をクリックし、カラーマトリックスを使用して、背景色を指定します。
