[ホーム]タブ > [マウスコンテキスト]パネル > [サーフェス選択]オプションを使用して、レベルとグループ サーフェスを作成します。これにより、サーフェスの識別、表示中のサーフェスの制御と調整、サーフェスのエクスポートが可能です。
CAD モデルから 1 つ以上のサーフェスを選択する方法
- [ホーム]タブ > [マウスコンテキスト]パネル > [サーフェス選択]を選択します。

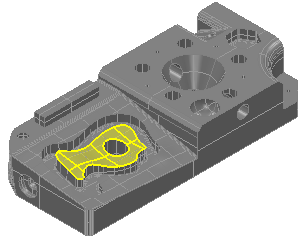

- マウスをクリックアンドドラッグし、対象サーフェスを含む CAD モデルの領域をボックス選択します。マウスボタンを放すと、サーフェスのワイヤーフレーム、および、サーフェスの色が変化し、選択中であることを示します。例:
- 以下のように、選択を調整します。目的:
- サーフェスを選択に追加する場合は、[Shift]キーを押し、クリック アンド ドラッグして追加サーフェスをボックス選択し、[Shift]キーを放します。
- 選択からサーフェスを削除する場合は、[Ctrl]キーを押し、クリック アンド ドラッグして削除するサーフェスをボックス選択し、[Ctrl]キーを放します。
- CAD ビューで右クリックし、コンテキスト メニューから適切なオプションを選択します。
