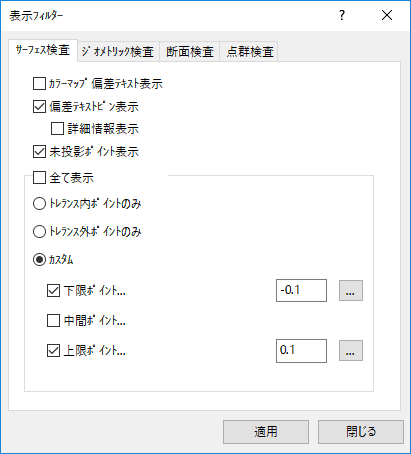

測定済みのサーフェス ポイントをフィルタして、CAD ビューに表示するには、[ビュー]タブ > [ビューオプション]パネル > [表示フィルター]をクリックし、[サーフェス検査]タブを選択します。
タブのオプション

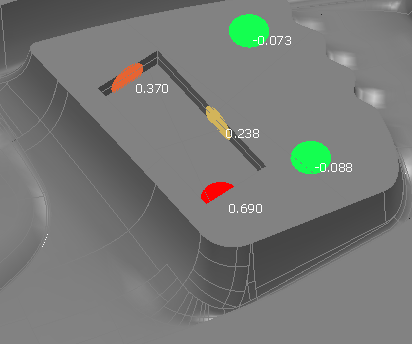

- カラーマップ偏差テキスト表示 － CAD ビューに カラーマップ、および、検査ポイント の偏差を表示します。偏差を表示せずにカラーマップのみを表示するには、チェックボックスを選択解除します。
カラーマップ偏差テキスト表示 未選択
カラーマップ偏差テキスト表示 選択
- [偏差テキストピン表示]: CAD ビューに偏差ラベルおよび検査ポイントの偏差を表示します。偏差を表示せずに偏差ラベルのみを表示するには、チェックボックスを選択解除します。

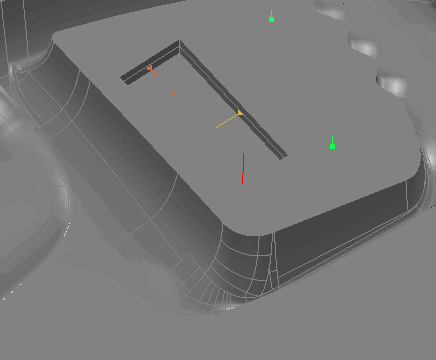

偏差テキストピン表示 未選択時の偏差ラベル

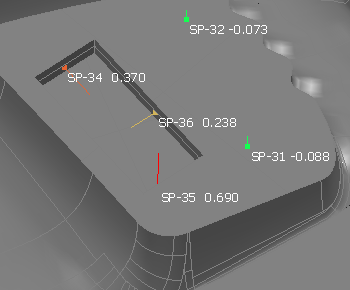

偏差テキストピン表示 選択
- 詳細情報表示 － 偏差テキストピン表示 の選択時に、各測定済みのポイント名を表示します。このオプションは、偏差テキストピン表示 の選択時のみ有効になります。
偏差テキストピン表示 / 詳細情報表示 選択
- [未投影ポイント表示]: 未投影ポイントを表示する場合は、このチェックボックスを選択します。
- 全て表示 － 全てのサーフェス検査ポイントを表示します。特定のポイントのみ表示するには、このチェックボックスを選択解除し、以下のいずれかを選択します。
- トレランス内ポイントのみ － トレランス内のポイントを表示します。
- トレランス外ポイントのみ － トレランス外のポイントを表示します。
- カスタム － 表示するポイントの下限、および、上限を指定します。指定した下限トレランスを下回るポイントを表示するには、[下限ポイント]チェックボックスを選択し、指定した上限トレランスを超えるポイントを表示するには、[上限ポイント]チェックボックスを選択して、指定した上限トレランスと下限トレランスの間のポイントを表示するには、[中間ポイント]チェックボックスを選択します。
検査グループのトレランスに表示制限を合わせる場合、検査シーケンスで当該グループを選択し、
をクリックします。
適用 をクリックし、CAD ビューに変更を表示します。
