点群を使用してパーツをアラインする方法

点群からのアライメントでは、点群を使用して、パーツをアラインします。点群は CAD モデルに類似しており、複数のサーフェスからのデータを含んでいる必要があります。

点群からのアライメントの作成方法

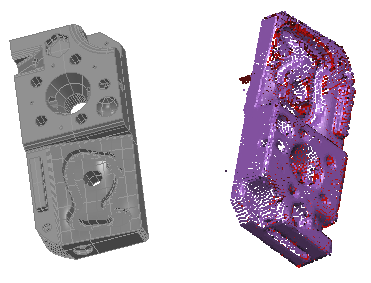

1. CAD ビューに CAD モデルと点群を表示します。例:



2. 検査シーケンスの定義レベルを選択します。
3. [アライメントデータム]タブ > [アライメント]パネル > [点群から]をクリックします。点群からのアライメント ダイアログが表示されます。
4. アライメントの 名前 を入力します。
5. レポート にアイテムの詳細を含める場合、レポートに出力 を選択します。
6. 異なる測定デバイスで取得された測定値、または、異なるデバイスの位置から取得された測定値を使用する構成フィーチャーが、検査シーケンスに含まれている場合は、変換済みデータ使用 を選択します。 これにより、デバイス座標が CAD 座標に変換され、すべての計算で共通の参照システムが使用されるようになります。

   検査内の全座標が、単一位置にある単一デバイスで測定される場合、または検査シーケンスに構成フィーチャーが含まれていない場合は、このチェックボックスは作動しません。

7. 一部の点群のみ使用する場合は、選択のみ を選択します。これにより、パーツ上に存在しないポイントを除外して、アライメントの精度を向上させることができます。
8. 参照点群 リストから、アライメントの作成に使用する点群を選択します。

   または、 をクリックし、CAD ビューから点群を選択 します。

9. OK をクリックしてダイアログを閉じ、点群アイテムからのアライメントを作成します。
10. [選択のみ]チェックボックスを選択した場合は、[点群]タブ > [選択]パネル > [選択モード]メニューを使用して、アライメントの初期計算に使用するポイント グループを識別します。[角孔]などの領域選択を使用して、ポイント グループを選択できます。または、パーツ サーフェスで、正三角形を構成する 3 つの個別ポイントを選択することもできます。
11. 点群からのアライメントアイテムを実行します。PowerInspect は CAD モデルにパーツをアラインし、パーツ上に点群を重ねます。
