サーフェスポイント（オンザフライ）の測定方法

サーフェスポイント（オンザフライ）では、ポイントをランダムに測定し、それらを CAD 規定値と比較することで、サーフェスの検査が可能です。

注: オンザフライ サーフェス ポイントは、CNC マシンおよび手動マシンの検査を作成する場合にのみ使用できます。

サーフェスポイント（オンザフライ）の測定方法

1. オンザフライ サーフェス ポイント グループを作成します。
2. [フォーム]タブ > [サーフェス]パネル > [オンザフライポイント]をクリックします。サーフェスポイント（オンザフライ） ダイアログが表示されます。

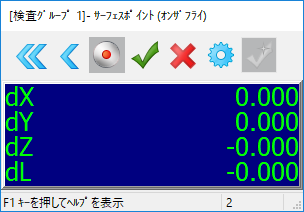

3. 検査を行うサーフェス上で、ポイントを測定します。 測定ポイントの位置を表すディスクが、CAD ビューに表示されます。規定値からの偏差が、サーフェスポイント（オンザフライ） ダイアログに表示されます。例:



   CAD ビュー内のディスク、および、サーフェスポイント（オンザフライ） ダイアログの dL 値は、ポイントがトレランス内の場合は緑色、下限以下の場合は青色、上限以上の場合は黄色になります。

4. ステップ 3 を繰返し、更にサーフェスポイントを測定します。
5. サーフェスの測定が終了したら、 をクリックしてポイントを保存し、ダイアログを閉じます。

測定の詳細を確認するには、情報 タブを選択し、検査シーケンスで、検査グループを開いて測定を選択します。
