RPS アライメントで平面を使用する方法

RPS アライメントの第 1 フィーチャーに平面を使用すると、その方向が 2 つの回転軸をロックします。平面の法線を使用し、変換軸をロックすることもできます。

RPS アライメントの作成方法 － 平面使用

1. [ホーム]タブ > [作成]パネル > [アライメント] > [RPS アライメント]をクリックすると、[RPS アライメント定義]ダイアログが表示されます。
2. アライメントの 名前 を入力します。

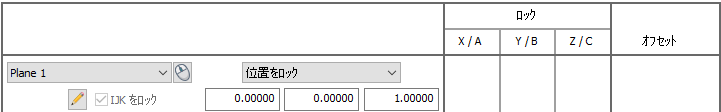

3. 左側のリストから平面を選択、または、 をクリックして CAD ビューからフィーチャーを選択します。例:



   これにより、平面の方向に基づいて 2 つの回転軸がロックされます。

4. 右側のリストからオプションを選択します。選択
   • 位置をロック － 平面の方向を固定し、平面をその法線沿いにロックします。
   • 方向をロック － 平面の方向を固定します。これにより 2 つの回転軸がロックされますが、軸法線沿いの平面の移動は制限されません。
5. アライメントに残りの拘束アイテムを追加します。
6. アライメントに対して全アイテムを選択したら、OK をクリックして変更を保存し、ダイアログを閉じます。
