たとえば、隣接するフィーチャーに属する不要なポイントを削除する場合、[フィーチャーフィットパラメーター]ダイアログで、ポイント フィルタの範囲指定項目を使用して、選択のバウンダリーをコントロールすることができます。
PowerInspect は、各ポイント周囲の指定半径内で、ポイントの数を確認して、選択のバウンダリー ポイントを決定します。
以下のオプションの設定が可能です。
- 方法 － 指定範囲のポイントフィルターの適用方法を指定します。
- 有効 － 半径 の入力値を使用し、フィルターを適用します。
- 無効 － ポイントの選択時にフィルターを適用しません。
- 自動 － フィルターを適用し、使用する 半径 と 除去率 を自動決定します。
- 半径 － 値を入力し、半径を指定します。
- 除去率 － フィルターによって除去されるポイントの割合を指定します。

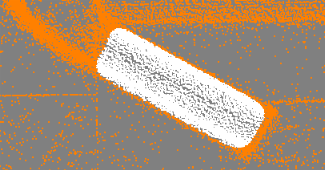

この例は、ポイントフィルターの指定範囲が無効に設定されている場合の、円筒のポイント選択を表します。

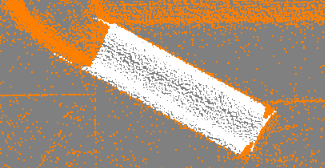

半径 5、除去率 10% でフィルターが適用されると、以下のように不要なポイントが削除されます。
