DRO の軸マッピング方法

軸マッピングを使用し、DRO の軸を測定デバイスの軸と一致させます。

注: DRO は、CNC マシンおよび手動マシンでのみ使用できます。

DRO の軸マッピング変更方法

1. [ツール]タブ > [マシン]パネル > [DRO]をクリックします。

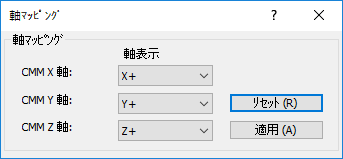

2. PowerInspect DRO ダイアログの 軸マッピング をクリックします。軸マッピング ダイアログが表示されます。
3. 軸表示 リストから、CMM の各軸に対応する DRO の軸を選択します。

   軸表示リストの軸は、一度のみ使用することができます。同一の軸を複数回使用すると、設定の適用時に警告が表示されます。

4. 適用 をクリックして変更を保存し、ダイアログを閉じます。

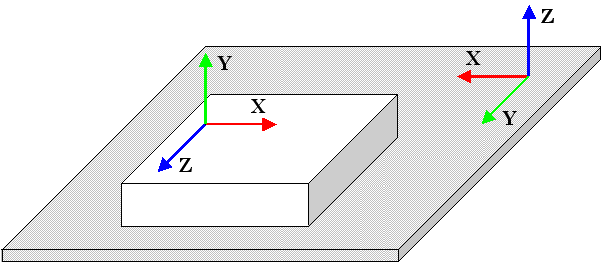

次の例では、パーツの Y 軸が CMM の Z 軸にアラインされ、パーツの Z 軸が CMM の Y 軸にアラインされています。パーツの X 軸は CMM の X 軸にアラインされていますが、方向が反対です。

軸マッピングを使用して、DRO に表示中の値を修正することができます。

注: 元の軸マッピングに戻すには、リセット をクリックします。
