プローブ変更ウィザードを使用すると、プローブ ツールのすべてのプローブ パラメーター アイテムを検索し、代替に置換することができます。これにより、別の計測デバイスで、または別のプローブ ツールを使用して検査を実行する必要がある場合に、すばやく既存の検査ドキュメントを変更することができます。
検査ドキュメント内のプローブ ツールを変更するには:
- [プローブパス]タブ > [ツール]パネル > [プローブ変更ウィザード]をクリックします。[プローブ変更]ウィザードが表示されます。
- CNC マシンで使用するドキュメントを編集している場合、プローブ変更ウィザードによって、行う変更のタイプを選択するように要求されます。[プローブツール変更]を選択し、[次ページ]をクリックして、置換するツールを指定します。
OMV マシンで使用するドキュメントを編集している場合、プローブ角度を変更することはできません。ウィザードは、置換するツールを確認する質問を自動的にスキップします。

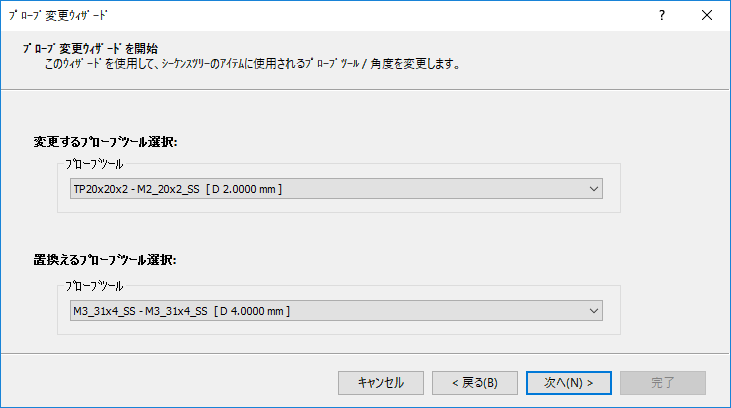

- 変更するプローブツール選択 リストから、対象となるプローブツールを選択します。
- 置換えるプローブツール選択 リストから、別のプローブツールを選択します。

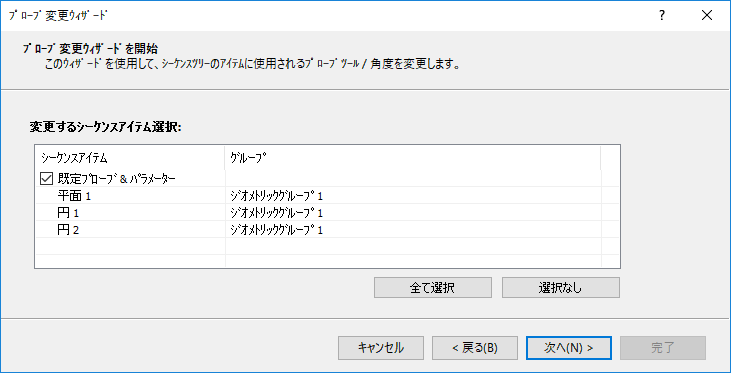

- [次へ]をクリックします。ウィザードで、現行プローブ ツールを使用する[プローブ パラメーター]アイテム、および変更の影響を受けるプローブ アイテムが表示されます。
- 変更対象外のアイテムを選択解除し、次へ をクリックします。 ウィザードで、行った変更が表示されます。
- 完了 をクリックし、ウィザードを閉じます。
