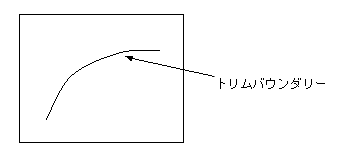

トリムバウンダリーはサーフェス上の閉じた領域に作成されなければならず、開いた領域ではトリム領域は定義できません。
トリム バウンダリーを生成すると、次の図のようになる場合があります。
このバウンダリーからのトリム領域の定義は非常に困難です。たとえば、次のようになる可能性があります。
また、次のようになる可能性もあります。
PowerShape には、トリム領域を正確に定義するためのツールが搭載されています。時折、P カーブが、トリムバウンダリーにスパイクを生じたり、ループを生じたりすることがあります。そのような場合にこのツールを使用して、スパイクやループを削除することができます。
- トリムバウンダリーを定義するサーフェスを選択します。
- [サーフェスツール]タブ > [モード]パネル > [トリム領域オン / オフ]をクリックします。
トリム領域 ツールバーが表示されます。
- モード フライアウトから[バウンダリ編集モード]を選択します。
- バウンダリー編集オプションを使用して、トリム バウンダリーを編集します。
: バウンダリーの診断を生成します。
: 選択したサーフェス上のすべてのバウンダリーを選択します。
: バウンダリー セレクターを表示または非表示にします。
: 選択したバウンダリーから 1 ポイントのスパイクを除去します。
: 選択したバウンダリーからループを除去します。
: バウンダリーを閉じます。
: バウンダリーを再作成します。 － 全ての選択バウンダリーを削除してバウンダリーの作成モードを起動
: サーフェス上の P カーブからバウンダリーを自動的に作成します。既存の全てのバウンダリーを削除
: 一連のトリム バウンダリーで定義されたトリム領域を交換します(たとえば、「孔」を「島」に変換します)。
: 選択したバウンダリーを削除します(その P カーブは削除しません)。
注: 多くの操作は、複数サーフェスの選択時でも利用可能です。
