サーフェスをメッシュに縮小ラップ

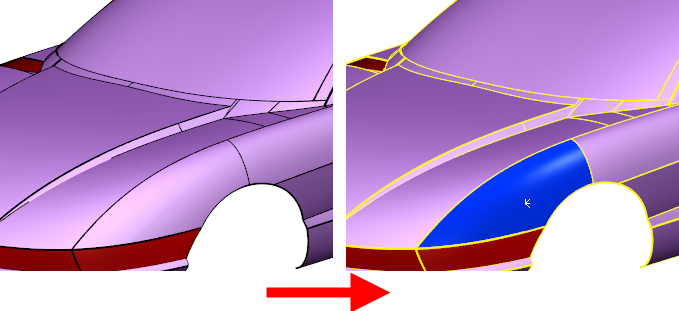

縮小ラップ を使用して、プリミティブサーフェスではないサーフェスを生成し、これを自動的にトリムしてメッシュにフィットさせることができます。

次の方法で、サーフェスを縮小ラップします。

1. メッシュを選択します。
2. [メッシュツール]タブ > [選択]パネルで、トライアングル選択方法を選択します。
3. 縮小ラップするトライアングルを選択します。

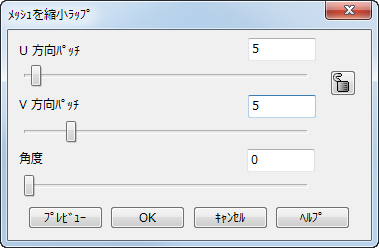

4. [メッシュツール]タブ > [作成]パネル > [縮小ラップ]をクリックします。メッシュを縮小ラップ ダイアログが表示されます。



5. 縮小ラップ ダイアログで、次のようにします。
   • U 方向パッチ と V 方向パッチ 項目に値を入力して、2D スペースにおけるサーフェスカーブ生成に用いるコントロールポイント数を指定します。両方向のコントロールポイントを同数に指定するには、 をクリックします。
   注: 単純な曲率のメッシュに、多数のコントロールポイントは不要です。 複雑な曲率のメッシュでは、多数のコントロールポイントが必要になります。
   • 角度 を入力するか、 スライダーを使用して、縮小ラップサーフェスを手動で方向付け ます。

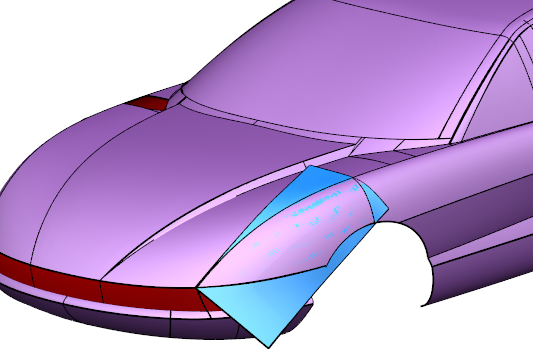

     スライダーをドラッグすると、サーフェスはアクティブ ワークプレーンを中心に回転します。サンプル

   • アライメント前



     アライメント後

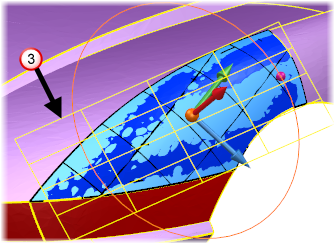

     グラフィックハンドル をクリックアンドドラッグして、暫定ワークプレーン 周りでサーフェスを回転します。

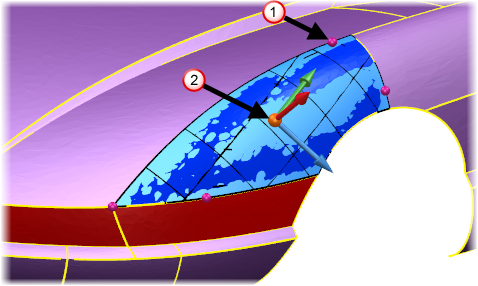

     プレビュー が表示され、再アラインされたサーフェスのラテラルとロンジット方向を示します。



   • プレビュー をクリックして、サーフェスをプレビューします。
   • OK をクリックし、サーフェスを作成して、ダイアログを閉じます。

アライメント前

アライメント後

グラフィックハンドル をクリックアンドドラッグして、暫定ワークプレーン 周りでサーフェスを回転します。

プレビュー が表示され、再アラインされたサーフェスのラテラルとロンジット方向を示します。

プレビュー をクリックして、サーフェスをプレビューします。

OK をクリックし、サーフェスを作成して、ダイアログを閉じます。

1. OK をクリックして、サーフェスを作成します。
