Z 補正を適用

Z 補正 を使用して、ステレオリソグラフィーマシンにおけるメッシュの加工準備の際の、過剰修復を取消します。

1. ソリッド球を作成します。
2. [ホーム]タブ > [ユーティリティ]パネル > [変換] > [サーフェス / ソリッドからメッシュ]をクリックすると、ソリッドがトライアングルに変換されます。
3. メッシュを選択します。

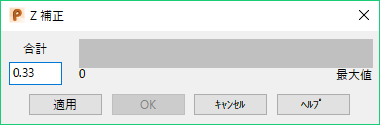

4. [メッシュツール]タブ > [トライアングルメッシュ]パネル > [Z 補正]をクリックすると、[Z 補正]ダイアログが表示されます。



5. 大きさ を入力します。

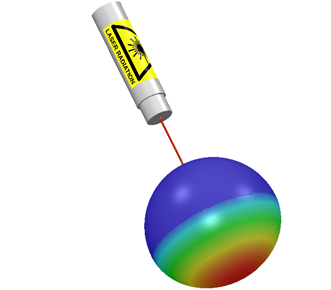

6. 適用 をクリックして、補正が適用されたモデルを表示します。





注: この例では、作用を明瞭に表示するため意図的に大きな値を使用しています。
