平面で定義されたトライアングル領域をモーフィング － 例

平面領域を使用してメッシュのモーフィングを行う例を示します。

1. メッシュを選択します。
2. [管理]タブ > [トライアングル]パネル > [平面を使用してモーフィング]をクリックすると、[平面を使用してトライアングルをモーフィング]ダイアログ ボックスが表示されます モデルの異なる領域を示す、平面を使用します。



3. 上の平面をダブルクリックして、平面 ダイアログを表示します。
4. 次のように平面を定義します。
   1. Z に 30 を設定します。
   2. OK をクリックして、平面を移動します。
5. 下の平面をダブルクリックして、平面 ダイアログを表示します。
6. 次のように底部平面を定義します。
   1. Z に 15 を設定します。

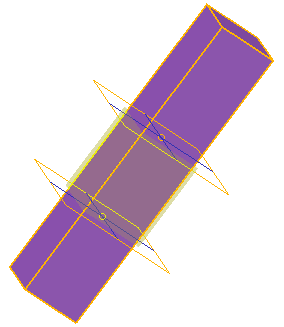

   2. OK をクリックして、平面を移動します。 上下の平面が、次図のようになります。


7. 次のように 変換 領域を定義します。
   1. リストから 回転 を選択します。
   2. 角度 に 10 を設定します。
   3. プレビュー をクリックします。

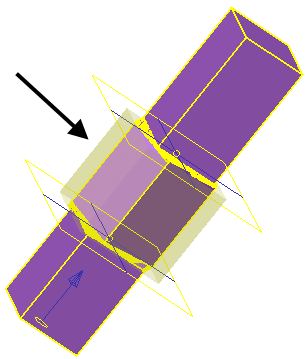

      2 つの平面間の領域が、10 回転します。




8. ブレンド領域 を、次のように指定します。
   1. 前 リストから、スムース を選択します。
   2. 後 リストから、線状 を選択します。
   3. プレビュー をクリックします。

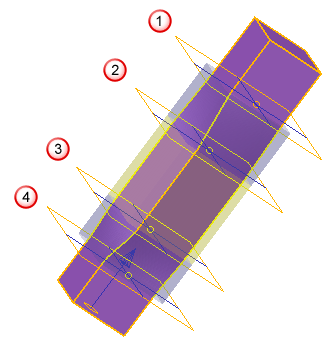

   と 間の下側のブレンドは、スムースアルゴリズムを使用して作成されます。

   と の間の上側のブレンドは、線状アルゴリズムを使用して作成されます。



9. [前の領域] ボタンをクリックして、底部領域に移動します。
10. 次のように、オフセット領域を作成します。
    1. 変換領域 リストから、オフセット を選択します。
    2. 距離 を 1 に設定します。
    3. プレビュー をクリックします。

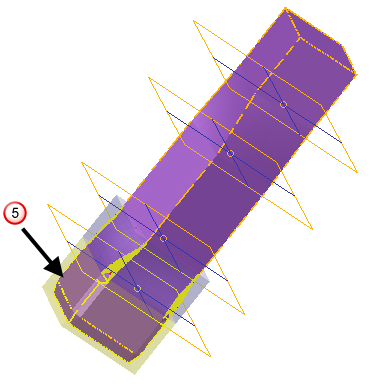

       領域 を 1 でオフセット

    •

11. [次の領域] ボタンを 2 回度押して、上部領域に移動します。
12. 次のように、オフセット領域を作成します。
    1. 変換 リストから、オフセット を選択します。
    2. 距離 を 2 に設定します。
    3. プレビュー をクリックします。

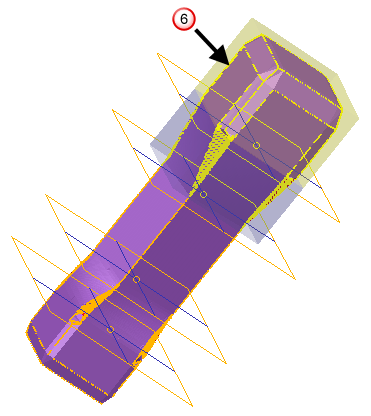

       領域 を 2 でオフセット

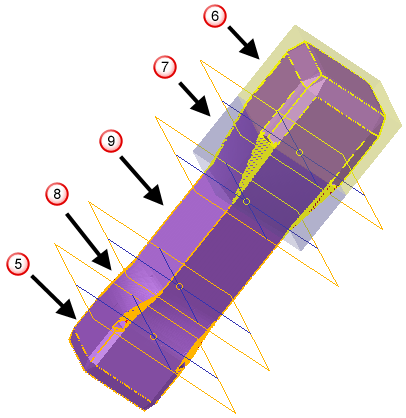

13. OK をクリックして、次の修正内容を了解します。
    • 領域 を 10 回転
    • 下側のブレンド にスムースアルゴリズムを使用
    • 上側のブレンド に線状アルゴリズムを使用
    • 下の領域 を 1 でオフセット
    • 上の領域 を 2 でオフセット



14. 必要に応じて、さらにモーフィングします。
