Autodesk Steel Connections Dynamo パッケージをインストールする

Autodesk Steel Connections パッケージをインストールする手順を確認します。

Dynamo を使用して鉄骨接合を配置するには、このパッケージのインストールが必要です。

Dynamo パッケージをインストールするには次のように操作します。

1. [管理]タブ [ビジュアル プログラミング]パネル [Dynamo]をクリックします。
2. Dynamo で、[パッケージ] [パッケージの検索]に移動します。
3. 検索バーに「Autodesk Steel Connections」と入力します。しばらくすると、この検索クエリーに一致するパッケージがすべて表示されます。名前が一致する最初のパッケージを選択します。
4. (最新バージョンをインストール)ボタンをクリックして、パッケージをインストールします。
   注: 「Autodesk Steel Connections」と呼ばれる Dynamo ライブラリに別のグループが追加されました。このグループは、すぐに使用できます。

更新されたバージョンの Dynamo パッケージをインストールするには次のように操作します。

1. 既存のインストール済みパッケージをアンインストールします。
2. Revit を再起動します。
3. 前述のように新しいパッケージをインストールします。

鉄骨接合のサンプル スクリプトを使用するには次のように操作します。

1. パッケージをインストールした後に、[管理]タブ [ビジュアル プログラミング]パネル [Dynamo]をクリックします。
2. Dynamo で、[パッケージ] [パッケージを管理]に移動します。
3. インストール済みパッケージのウィンドウで、パッケージ名の横にある をクリックします。
4. メニューから[ルート フォルダを表示]を選択します。

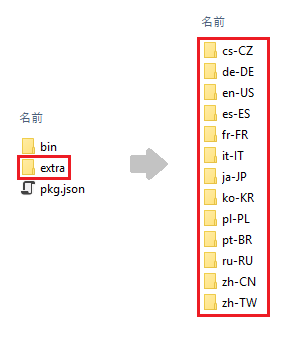

   注: これによって、フォルダが Windows エクスプローラで開き、パッケージ内のフォルダを確認できます。extra フォルダ [接合]フォルダ <言語 - フォルダ> の順に選択すると、各言語に対応するサンプル スクリプトを見つけることができます。




5. Windows エクスプローラとインストール済みパッケージ ウィンドウを閉じます。
6. [管理]タブ [ビジュアル プログラミング]パネル [Dynamo プレイヤー]をクリックします。
7. [Dynamo プレイヤー]ダイアログで、 (フォルダを参照)をクリックします。
8. [フォルダを参照]ダイアログ ボックスで、Dynamo スクリプトが含まれているフォルダにナビゲートします。

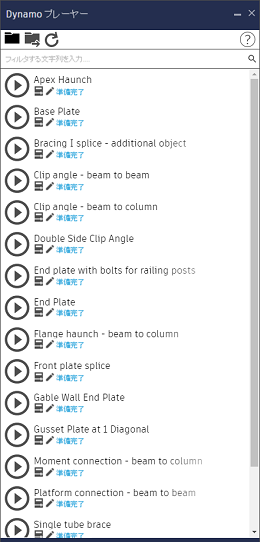

鉄骨接合のサンプル スクリプトのリストが[Dynamo プレイヤー]に表示されます。
