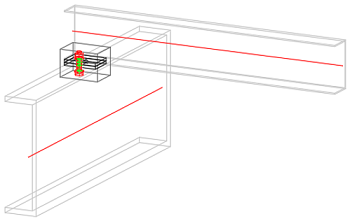

Dynamo を使用して、Revit で自動的に構造鉄骨接合を作成します。
Revit で Dynamo の鉄骨接合を使用した作業を開始する前に、次を確認してください。
- Autodesk Steel Connections パッケージをインストールします。
- Revit で使用できる接合のみがサポートされます。
- 非標準的な鉄骨形状(通常はユーザによって作成されたファミリ)は、現在サポートされていません。
- 埋め込まれた鉄骨とコンクリートの接合は、現在サポートされていません。
- ネストされた接合: 同じノード内、同じ要素上の 2 つの異なる接合は、現在サポートされていません。
- フレーム要素以外に入力値が必要な接合は、現在サポートされていません。
- フレーム要素のシステム軸がハードコード化された許容差を超える必要がある接合は配置できません。
- 現在、接合タイプ プロパティから接合パラメータを上書きすることはできません。
- フレーム要素の断面または形状でフィルタするために複数の値を選択することはできません。
- スクリプトは、実行を開始すると停止することができません。
- 応力でフィルタした場合、フレーム要素の終端の荷重/モーメントのみが考慮されます。
