Autodesk Revit 最新リリースの新機能を紹介します。
は、最新の更新プログラムに含まれている新機能または拡張機能を表しています。これらの新機能や拡張機能を使用できるのは、学生向けソフトウェア ユーザとオートデスク サブスクリプションメンバーだけです。
は、Ideas フォーラムで Revit のお客様から推薦や投票による支持を受けた新機能または拡張機能です。
新機能
-
Desktop Connector を使用して Revit モデルを開く: Revit では、Desktop Connector からファイルを開く際の追加のガイダンスが用意されています。「Desktop Connector を使用して Revit モデルを開く」を参照してください。
-
BIM 360 リンク モデルのフォルダ パス: BIM 360 Docs のクラウド モデル リンクを管理する際、フォルダの絶対パスとモデル名が表示されるため、各リンクが表すモデルを簡単に特定できます。
-
Revit の[ホーム]の改善: Revit の[ホーム]と Civil 3D の[ホーム]との一貫性が向上しました。「Revit ホーム」を参照してください。
-
大規模な集計表で作業する
-
集計表の見出しをフリーズ/フリーズ解除: 主要な見出しと列見出しをその場でフリーズ(ロック)することで、集計表のスクロール中に常に表示できます。見出しをフリーズ解除すると、集計表のスクロール中に、見出しが見えなくなることがあります。「大規模な集計表での作業について」を参照してください。
-
アクティブな行とセルが集計表でハイライト表示される: 現在アクティブな行とセルがハイライト表示されるため、大規模な集計表でも簡単にそれらを確認できます。「大規模な集計表での作業について」を参照してください。
- 大規模な集計表でのストライプ(2020.1): 大規模な集計表で作業する際に、行を対照的な色で表示するように設定することで、集計表全体で行を簡単に追跡できます。この設定は、集計表ビューに対してのみ有効にすることができ、各ビューで個別に有効にする必要があり、現在の Revit セッションのみに設定されます。「大規模な集計表での作業について」を参照してください。
-

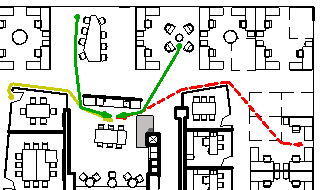

移動経路(2020): ルート解析を使用して、モデル内の選択した点の間の移動距離と移動時間を解析して、デザインのレイアウトを最適化します。「ルート解析」を参照してください。
- 始端と終端を修正: グリップを使用して、移動経路の始端と終端を再配置できます。
- 障害物を一時表示: ルート解析中に、ビューを検査し、どの要素が障害物として解析されるかを把握できるようにする表示モード。
- [部屋へ]/[部屋から]パラメータ: [部屋へ]パラメータおよび[部屋から]パラメータを有効にすると、プロパティ パレットに表示され、集計表で使用できます。
-
制御点を追加および削除する: 移動経路に沿って制御点を追加および削除して、経路を直接コントロールします。「移動経路に対して制御点を追加または削除する」を参照してください。
-
パース ビューのフライ モード: ナビゲーション バーのフライ モードを使用して、パース ビューでモデル内をフライ スルーして見回します。「パース ビューのフライ スルー」を参照してください。
-
要素の欠落を防止: 中央モデルとの同期中に要素が中央モデルから失われる可能性があった場合において、Revit は保存プロセス中に追加の検証を行い、中央モデルに要素が書き込まれるようにします。
-
リンク ファイルの座標の表示: 測量点、プロジェクト基準点、およびリンク モデルの内部基準点を表示して、リンク ファイルを簡単に整理できます。「座標の基準点を表示する」を参照してください。
-
[壁をアタッチ]ダイアログを改善(2020.1): 床および屋根要素に壁をアタッチする際に、ダイアログでは選択した設定が保持され、通知をオフにすることができます。「Revit.ini ファイルでの[DNSM] (次回から表示しない)の設定」を参照してください。
- 地形のコラボレーション(2020.1): 地形のコラボレーションのワークフロー(BIM 360 Docs を介した Civil 3D と Revit のコラボレーション)で、BIM 360 の EU のプロジェクトがサポートされるようになりました(バージョン 10.2.0.847 以降の Autodesk Desktop Connector が必要です)。「Revit と Civil 3D で地盤面を共有する」を参照してください。
-
SketchUp モデル(2020.1): Trimble® SketchUp® 2019 のファイル形式でのリンクと読み込みについてのサポートを追加しました。「Revit 2020 でリンクを再ロードしようとすると、リンク ファイルを見つけることができないというメッセージが表示される」を参照してください。
- 初心者向けの建築チュートリアル(2020.1): オンライン ヘルプでは、13 パートを順に進める建築チュートリアルで、小規模な商用ビルのモデリングについて説明しています。チュートリアルの一部として、ビデオおよび段階的データセットが含まれています。「チュートリアル」を参照してください。
- エネルギー解析の高度なワークフロー(2020.1): オンライン ヘルプには、Revit と Insight を使用したエネルギー解析に関する高度なワークフローのトピックが記載されています。ワークフローのトピックは、エネルギー解析プロセスの概要であり、より詳細なトピックおよび実際のエネルギー解析ツールの導入事例にリンクしています。「ワークフロー: Revit および Insight でのエネルギー解析」を参照してください。
- BIM 360 Design の同期アクティビティ インジケータ(2020.1): クラウドでワークシェアされているモデルの同期ステータス(中央モデルと同期している人のユーザ名など)を表示できます。「ワークフロー: Revit クラウド ワークシェアリング」を参照してください。
- クラウド モデルのアップグレードをテストする(2020.1): Revit Cloud Worksharing のモデルをアップグレードする前に、アップグレードの処理中に行われる変更に関して詳細なレポートを受け取ることができます。「クラウド モデルをアップグレードする」を参照してください。
- ワークシェアされているモデルをクラウドに保存する(2020): BIM 360 Design ユーザはワークセットを設定し、[名前を付けて保存] > [クラウド モデル]コマンドを使用してワークシェアされているクラウド モデルを開始できます。「ワークシェアされているモデルを BIM 360 ドキュメント管理にアップロードする」を参照してください。
-
シート間で凡例ビューをコピーする(2020.1): 凡例ビューを 1 つのシート ビューからコピーして、他のシート ビューに貼り付けることができます。「凡例ビューをコピーする」を参照してください。
-

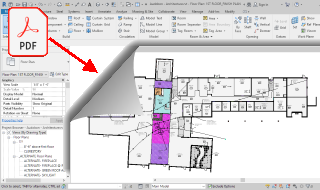

PDF のアンダーレイ(2020): 1 ページまたは複数ページの PDF ファイルを Revit の 2D ビューに読み込んで、モデルの参照として使用します。「ビデオ: ビューに PDF ファイルを配置する」を参照してください。
- ラスター イメージと同じ方法で、PDF ファイルを操作する
- ベクトル データを含む PDF にスナップする
- [イメージを管理]ダイアログに、イメージおよび PDF ファイルの相対パスおよび BIM 360 クラウドのパスが表示されます。
-
楕円形の壁を作成する(2020): 標準的な Revit の[楕円]または[部分楕円]描画ツールを使用して、高度なジオメトリの壁およびカーテン ウォールを作成できます。これらのツールは、意匠壁や構造壁を作成または修正しているときに、[描画]パネルで使用できます。「ビデオ: 楕円形の壁を作成する」を参照してください。
- マテリアルの改善(2020.1): マテリアルを扱う際の使いやすさとイメージ品質を改善するために、ユーザ インタフェースに新しい機能が追加され、[外観ライブラリ]に高品質の外観アセットが追加されました。
- マテリアル ブラウザのユーザ インタフェースの改善(2020): 「マテリアル ライブラリについて」を参照してください。[マテリアル ブラウザ]には、次の新機能があります。
- [ライブラリ]パネルに簡単にアクセスするための新しいマテリアル ライブラリ バー
- より見やすい 256 x 256 のサムネイル サイズを選択できる機能
- 機能をよりよく理解できるように、「マテリアルをクラスでフィルタ」するための新しいアイコン
- マテリアルの外観の改善(2020): 視覚効果を改善するために、高品質でリアルな外観アセットが[外観ライブラリ]に追加されました。(「マテリアルのプロパティとアセットについて」を参照してください。)これらのアセットで提供される高品質の視覚化のプレゼンテーションは次のとおりです。
- レンダリングされたイメージ<so>れんだりんぐされたいめーじ
- リアリスティック ビュー
- レイ トレース ビュー
- マテリアル ブラウザのユーザ インタフェースの改善(2020): 「マテリアル ライブラリについて」を参照してください。[マテリアル ブラウザ]には、次の新機能があります。
-
規則によるビュー フィルタの拡張 OR 条件(2020): OR 条件が複数のカテゴリを参照する場合、選択したカテゴリに共通のパラメータを使用するという制限がなくなりました。選択したカテゴリのすべてのパラメータを、規則内で使用することができます。「ビデオ: マルチカテゴリの OR フィルタ」を参照してください。
-
スコープ ボックスを集計する(2020): ビュー リストでスコープ ボックスを集計して、ビューへのスコープ ボックスの適用を管理できます。
- SketchUp モデル(2020): Trimble® SketchUp® 2018 のファイル形式でのリンクと読み込みについてのサポートを追加しました。
-
フィルタ用の新しい演算子(2020): 値が含まれているおよび値が含まれていないという演算子が、ビューおよび集計表のフィルタで使用できるようになりました。
-
解析結果を読み込む鉄骨接合の Dynamo ノード: 更新されたパッケージでは、Revit モデルから読み込んだ解析結果でフィルタできるノードが導入されています。この Revit モデルは、ネイティブの Revit 解析モデル、または Robot Structural Analysis などの他のアプリケーションから読み込むことができる構造解析ツールキットによって保存されたデータです。「Autodesk Steel Connections 2020.2 の Dynamo ノード」を参照してください。
-
ライブラリから鉄骨接合をロードする Dynamo ノード: これらのノードをスクリプトで使用して、外部 Revit ファイルに保存されたライブラリから接合をロードします。「ライブラリから鉄骨接合をロードする Dynamo ノード」を参照してください。
- 新しい鉄筋と鉄筋の拘束タイプ(2020.1): 鉄筋の形状やスタイルに関係なく、複数の形状駆動鉄筋セットを指定した距離で相互に拘束できるようになりました。このパラメータの関連付けによってプロジェクト全体で鉄筋パターンの再利用と調整が容易になり、設計意図が維持されるため、レイアウト、鉄筋サイズ、鉄筋セット ジオメトリの変更に対して鉄筋が正しく反応します。「鉄筋の拘束のタイプについて」を参照してください。
- 直感的な鉄筋の拘束の表示および編集(2020.1): 利用可能なオプションにナビゲートする新しい方法により、鉄筋の拘束の編集がより直感的になり、鉄筋ハンドルと拘束ターゲットをより簡単に選択して、より迅速に編集できるようになりました。「鉄筋の拘束の編集オプション」を参照してください。
- 鉄筋の拘束の編集パフォーマンスの改善(2020.1): 複雑な構造ホストでの形状駆動鉄筋、または直接基礎のように多数の鉄筋を含むコンクリート ホスト要素での鉄筋で、迅速に鉄筋の拘束を編集できるようになりました。

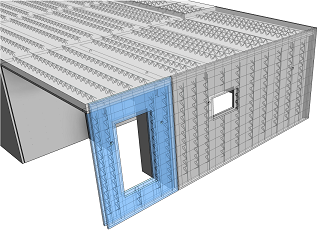

- プレキャスト二重壁(2020.1): 二重壁が、プレキャスト自動化プロセスの一部となりました。既存の要素と似たような環境設定ルールとワークフローに従っています。これは新しいリリースの Autodesk® Structural Precast Extension for Revit® 2020 で使用可能です。「プレキャスト二重壁を作成する」を参照してください。
- 詳細な鉄骨設計のバックグラウンド処理(2020): 詳細な鉄骨設計で最も一般的に使用される操作の一部が、バックグラウンド処理で計算されて機能するようになりました。移動、コピー、位置合わせ、回転、削除、要素の修正、接合の作成などのアクションは、バックグラウンド処理で計算が実行されます。これにより、前のコマンドが実行中でも他の操作を実行できます。「詳細な鉄骨モデリングのバックグラウンド処理」を参照してください。
- 詳細な鉄骨設計の API のバックグラウンド処理(2020)
- Dynamo の鉄骨接合(2020): これは Dynamo が鉄骨接合部のモデリングをコントロールできるようにする新しいパッケージで、Revit の鉄骨建築のモデリングを高速化するのに役立ちます。これは標準的な接合を配置するための同じようなジオメトリ条件を識別することができ、Dynamo Player ですぐに使用できるスクリプトがパッケージとともに提供されます。「Dynamo Steel Connections for Revit」を参照してください。
- 鉄筋のコピーおよび移動のロジックを改善(2020): 形状駆動鉄筋のコピーおよび移動が予測しやすくなったため、鉄筋のモデリングがより正確になり、設計意図が尊重されるようになりました。これによって時間が節約され、一貫性のある製造データ生成を可能にします。「鉄筋形状の拘束とかぶり」を参照してください。
- コンクリート面への複数の鉄筋注釈(2020): コンクリート ホスト面、または Revit のその他の寸法参照に対して、鉄筋セットの位置を寸法設定します。「複数鉄筋の注釈について」を参照してください。
- フリー フォーム鉄筋のための複数鉄筋注釈(2020): 平面鉄筋と平行鉄筋でフリー フォーム鉄筋セットの寸法設定に、複数鉄筋注釈を使用できます。「複数鉄筋の注釈について」を参照してください。
- モデルインプレイスの階段内の鉄筋(2020): モデルインプレイスの階段に鉄筋を配置し、コンクリート建築物の非常に詳細なモデルを提供できるようになりました。
- 標準鉄骨接合を伝播する(2020): 現在のプロジェクトで標準鉄骨接合を伝播します。同一のコンテキストがあるモデル内のすべての場所で、選択した接合が適用されます。「標準鉄骨接合を伝播する」を参照してください。
- 標準鉄骨接合タイプのパラメータ(2020): Revit タイプの機能が標準鉄骨接合に導入され、このような種類の要素での作業を容易にします。接続パラメータに基づいて、各接続ファミリのタイプをカスタマイズします。同じタイプのすべてのインスタンスを一箇所から更新します。同じプロジェクトまたは別のプロジェクトで、同じ接続構成を再利用します。接続グループのプロパティを一致させます。「構造接合タイプ プロティ」を参照してください。
- 新しい標準鉄骨接合のインスタンス プロパティ(2020): 標準鉄骨接合のタイプ プロパティに[インスタンスで上書き]プロパティが追加されました。「構造接合インスタンス プロパティ」を参照してください。
- 新しい鉄骨製造要素のインスタンス プロパティ(2020): 鉄骨製造要素に対する新しいインスタンス プロパティが追加されました。
- 集計表、タグ、およびフィルタの新しい鉄骨製造形状パラメータ(2020): 鉄骨製造要素には、集計表、タグ、およびフィルタで利用可能な追加情報を表示する新しいパラメータがあります。
- [穴パラメータ]ダイアログ(2020): 新しいダイアログ ボックスです。選択したボルト グループまたはアンカー グループの接合された各要素に穴を設定できます。「[穴のパラメータ]ダイアログ」を参照してください。
-
パネル集計表ビューで回路とパネルのプロパティを編集する: パネル集計表ビューのプロパティ パレットで回路とパネルのプロパティを編集できます。「回路とパネルのプロパティを編集する」を参照してください。
-
システム解析(2020.1):
- HVAC システムのデザイン解析とモデリング ワークフローで大幅な統合が実現します。
- Autodesk Insight を使用して、あらゆる段階で建築モデルから正確な解析ジオメトリを素早く作成します。
- 解析用の HVAC ゾーン設備機器および中央プラントを定義します。
- HVAC のサイズ設定および年間のエネルギー解析を実行し、OpenStudio プログラミング インタフェースを介して EnergyPlus を使用することで、カスタム解析およびモデリング ワークフローを作成します。
- 自動配線によって配線の幹線の長さを短縮する(2020.1): 自動配線ツールを使用して回路に固定配線を追加すると、幹線の既定の長さはビュー スケールに基づいた値となり、幹線の長さの調整がより簡単になります。「固定配線を回路に追加する」を参照してください。
- パネル集計表で回路を移動して入れ替える(2020.1): [移動先]コマンドを使用して、既に回路がある位置に回路を移動し、必要に応じて回路の位置を入れ替えることができるようになりました。「パネル集計表の回路を移動」を参照してください。
- 幹線矢印をカスタマイズする(2020): 印刷された電気図面での幹線矢印の読みやすさを改善するために、マルチ回路幹線などの幹線矢印のスタイルをカスタマイズできます。「配線」を参照してください。
- 分電盤のフィードスルー ラグ(2020): フィードスルー ラグを介して分電盤を接続できるようになりました。子パネル(すなわち給電先のパネル)が給電元のパネルから連続するように回路番号を定義できます。「パネルの接続タイプを選択する」を参照してください。
- ケーブル ラック、電線管、断熱材やライニングのあるダクトおよび配管の表示(2020): パフォーマンスを改善し、ビューを開いたり更新する操作をより迅速に行うために、Revit では作図領域に表示されるケーブル ラック、電線管、断熱材やライニングのあるダクトおよび配管のみが再生成されます。さらに、作図領域に表示されるこれらの要素が非常に小さい場合は、ビューに割り当てられている詳細レベルに関係なく、簡略化された線分で表示されます。
- 配管の上面の高さと下面の高さを修正する(2020): デザイン コンポーネントの位置をより簡単に調整するために、パラメータ値を編集して、配管の上面の高さと下面の高さを設定できます。さらに、Revit は下面の高さを決定するために外径を使用できるようになりました。ダクト、ケーブル ラック、電線管の上面および下面の高さを調整する機能は Revit 2019.2 で導入されました。
- レベルの高さパラメータの名前変更(2020): 使いやすさを向上させるために、オフセットと標高を指定するためのいくつかのパラメータの名前が変更され、プロパティ パレットに移動されました。
- 配管、ダクト、ケーブル ラック、電線管、および製造用パーツに関して次のように変更されました。
- [オフセット]は[中間高さ]になりました
- [開始オフセット]は[開始中間高さ]になりました
- [終了オフセット]は[終了中間高さ]になりました
- ファミリ インスタンスに関して次のように変更されました。
- [オフセット]が[ホストからのオフセット]になりました
- [高さ]は[レベルからの高さ]になりました
- 配管、ダクト、ケーブル ラック、電線管、および製造用パーツに関して次のように変更されました。
-
高さパラメータ(2020): 注釈およびドキュメントの使いやすさを向上させるために、次のファミリ カテゴリでタグ、集計表およびビュー フィルタを使用するための[高さ]が組み込みパラメータになりました。
- 機械設備
- 衛生器具
- 照明器具
- 照明装置
- スプリンクラ
- 電気器具
- 電気機器
- データ装置
- 通信装置
- 火災報知装置
- ナース コール装置
- 警備装置
- 電話装置
- 特殊設備
- 制気口
- 一般モデル
- 家具
- Plant
- 収納家具
[高さ]パラメータは[レベルからの高さ]に変更されました。また、[オフセット値]パラメータは[ホストからのオフセット]に変更されました。さらに、集計表レベル パラメータは、[プロパティ]パレットの[レベルからの高さ]パラメータの横に移動しました。「レベルからの高さについて」を参照してください。
- [製造用パーツ]パレットの[グループを有効にする](2020): [グループを有効にする]をクリックして、選択された製造サービスのために別のグループからパーツを選択します。「Revit で製造用パーツの部品種別を変更する」を参照してください。
現在のリリースでは使用できないもの
次の機能とワークフローは使用できません。
- プロジェクト基準点クリップは Revit 2020.2 で削除されました。クリップされたプロジェクト基準点を移動するには、[管理]
[位置] [プロジェクトを移動]の順にクリックします。
- コミュニケーション センターとお気に入りが情報センターから削除されました。 (2020)
- Python のマクロを実行するには、.NET Framework 3.5 を手動でインストールする必要があります。(2020)
- i-drop 機能は削除されました。IDrop.ocx はソフトウェアのインストールに含まれなくなりました。(2020)
サブスクリプションメンバー用の機能を Revit 2020 ユーザが使用可能に
2019 アップデート版のオートデスク サブスクリプションメンバー用のほとんどの新機能と拡張機能が、Revit 2020 でも使用できるようになりました。
注: 2019 アップデート版の拡張機能を使用できるのは、学生向けソフトウェアのユーザとオートデスク サブスクリプションメンバーだけです。
これらの機能拡張の詳細なリストについては、「Revit 2019 の新機能」を参照してください。
