템플릿에 저장해야 하는 다양한 항목이 있지만 가능한 “적게” 저장하도록 주의해야 합니다. 템플릿에 컨텐츠를 저장하기 전에 다른 선택 사항을 고려해야 합니다. 최적의 저장 위치인지 확인한 후에만 템플릿에 컨텐츠를 저장해야 합니다. 일반적으로 템플릿 자체는 템플릿 설정 아래의 옵션 대화상자에 지정된 위치에 저장되어야 합니다.

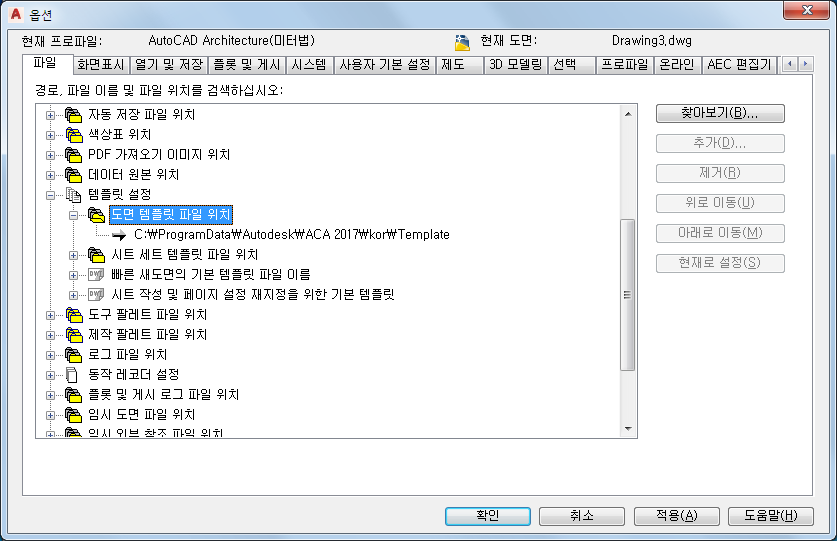

“옵션” 대화상자에서 템플릿 파일 위치를 설정합니다.
템플릿 파일에 포함되어야 하는 항목
- 도면층 정의: 미리 정의된 도면층은 최소한으로 저장되어야 합니다. 대부분의 도면층은 필요한 경우 도면에 로드된 도면층 키 스타일에 의해 작성됩니다. 도면층 키 스타일이 로드되거나 객체가 생성되기 전에 템플릿에 있어야 하는 다른 객체와 설정에 대해 미리 정의된 도면층만 포함합니다.
- 문자 스타일: 표준 주 및 치수에 사용되는 문자 스타일 정의를 포함합니다.
- 제목 블록, 배치 및 페이지 설정: 플롯 시트 템플릿으로 사용되는 템플릿에 작성해야 합니다. 특히 시트 세트에 사용되는 템플릿은 시트 세트를 게시하는 경우 페이지 설정을 재지정하도록 템플릿 내에서 페이지 설정을 저장해야 합니다.
- 다중 뷰 블록: 일반적으로 다중 뷰 블록은 AEC 컨텐츠 또는 태그로 저장되어야 하지만, 기본 그리드 버블 대신에 사용자 기둥 그리드 버블 블록을 사용하려는 경우 템플릿에 저장해야 합니다. 주: 사용자 블록이 부착되는 객체(예: 문 하드웨어가 있는 문)를 복사하고 도면 단위가 다르게 지정된 도면에 붙여넣을 경우 사용자 블록이 제대로 축척되지 않습니다.
- 분류 정의: 스타일이나 개별 객체를 분류해야 하는 경우 즉각 사용할 수 있도록 자주 사용하는 분류 정의는 도면 템플릿에 저장하는 것이 좋습니다.
템플릿 파일에 포함되지 않아야 하는 항목
- 대부분의 스타일: 대부분의 스타일은 사용자가 요청 시 빠르고 쉽게 스타일을 가져올 수 있는 연관된 팔레트 기반 도구를 사용하여 스타일 라이브러리 도면에 저장되어야 합니다. 스타일 라이브러리에 스타일을 저장하고 도구 사용 권한을 제공하면 도면 데이터베이스에서 사용하지 않는 스타일로 인해 도면이 불필요하게 늘어나는 것을 방지합니다.
- 기호 기반 컨텐츠: 이 항목은 일반적으로 AEC 컨텐츠로 보다 효과적으로 저장되거나 인출선 및 일람표 태그의 경우에는 라이브러리 도면으로 저장됩니다. 필요한 경우 팔레트 기반 도구를 사용하여 빠르고 쉽게 액세스할 수 있습니다.
- 치수 스타일: 화면표시에 따라 다른 AEC 치수 및 표준 AutoCAD 치수 스타일은 템플릿에 저장할 필요가 없습니다. 대신 치수 스타일을 다른 스타일 기반 컨텐츠와 같은 방법으로 저장할 수 있으며, 스타일 라이브러리 도면에서 팔레트 기반 도구를 사용하여 액세스할 수 있습니다.
- 도면층 키 스타일 및 도면층 표준: 템플릿에 저장할 수 있지만 라이브러리 도면에 저장하는 것이 더 좋으며, 도면 설정 대화상자를 사용하여 가장 최근의 도면층 키 스타일을 새 도면 및 이미 실행 중인 모든 도면에 자동으로 가져오도록 해야 합니다. 그러면 항상 최신 버전으로 작업할 수 있습니다.

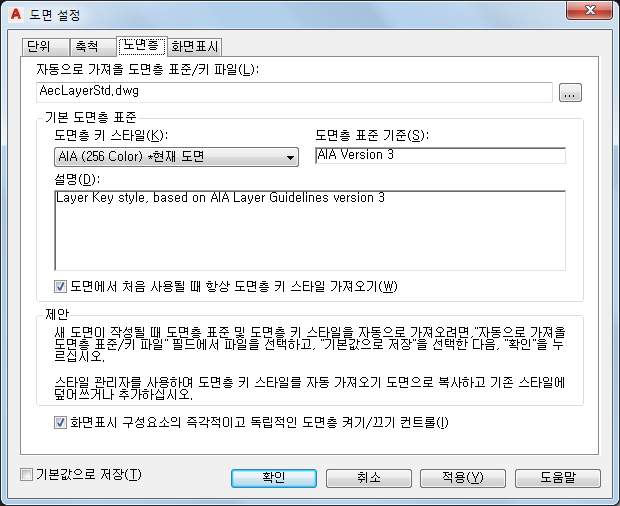

도면 설정 대화상자의 도면층 설정입니다. 도면층 키 스타일이 자동 가져오기로 설정되고 기본값으로 저장이 선택되어 있는지 확인합니다. 그러면 템플릿을 사용하지 않고 도면을 시작한 경우에라도 올바른 도면층 키 스타일이 로드됩니다. 또한 도면에서 처음 사용될 때 항상 도면층 키 스타일 가져오기가 선택되어 있는지 확인해야 합니다. 이 설정은 도면 기반 설정이며 템플릿에서 설정되어야 합니다. 이 설정은 가장 최근의 도면층 키 스타일이 이미 실행 중인 도면에서도 사용됨을 확인합니다.
