벽에 본체 수정자를 추가하려면

다음 과정에 따라 본체 수정자를 작성한 후 벽에 추가하십시오. 수정자를 단일 구성요소 벽 또는 다중 구성요소 벽의 구성요소에 적용할 수 있습니다.

매스 요소, 매스 그룹 또는 기타 매스가 있는 AEC 객체에서 3D 본체 수정자를 작성할 수 있습니다. 3D 본체를 구성하는 ACIS 솔리드 또는 블록에서 본체 수정자를 작성할 수도 있습니다. 객체를 본체 수정자로 정의하려면 먼저 객체를 도면에서 원하는 위치에 배치해야 합니다.

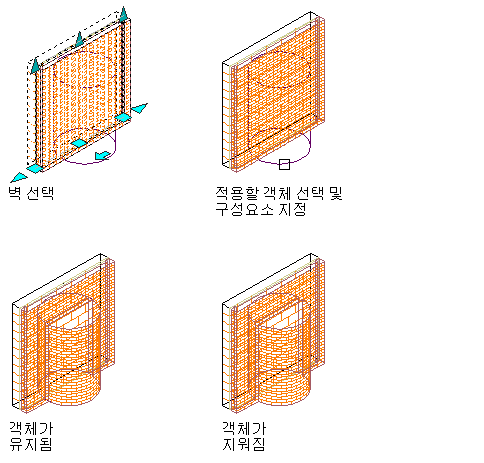

벽 구성요소에 본체 수정자 추가

1. 객체를 원하는 위치에 배치하여 본체 수정자를 벽에 추가합니다.
2. 본체 수정자를 추가할 벽을 선택합니다.
3. 벽 탭수정 패널본체 수정자 드롭다운추가를 클릭합니다.
4. 벽에 추가할 객체를 선택합니다.
5. 객체를 추가할 벽 구성요소를 선택합니다.
6. 작업에 대해 더하기 또는 더하기 개구부 절단을 선택합니다.
7. 본체 수정자에 대한 설명을 입력합니다.
8. 원래 객체를 보관하지 않으려면 선택한 객체 지우기를 선택하고, 객체를 도면에 보관하려면 이 옵션의 선택을 해제합니다.
9. 확인을 클릭합니다.
