난간은 계단 및 다른 객체와 상호작용하는 객체입니다. 기존 계단에 난간을 추가하거나 독립 난간을 작성할 수 있습니다.
난간 구성요소
난간에는 가드레일, 핸드레일, 기둥, 난간동자 및 하나 이상의 바닥 난간이 있습니다. 또한 난간에 사용자 블록을 추가할 수 있습니다.

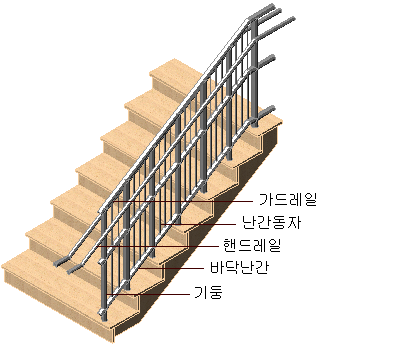

난간 구성요소
난간 쉐이프
난간을 계단의 한쪽 또는 양쪽에 부착할 수 있으며 난간으로 계단참을 둘러쌀 수도 있습니다. 또한 난간을 다른 종류의 AEC 객체(예: 매스 요소)에 부착할 수 있습니다. 폴리선을 변환하여 사용자 난간을 작성할 수 있습니다. 따라서, 난간은 쉐이프가 다양할 수 있으며, 직선 계단, 다중 계단참, U자형 계단, 또는 나선형 계단에 부착될 수 있습니다.
사용자 난간
개별 난간 구성요소에 대해 사용할 사용자 블록 및 프로파일을 지정하여 사용자 난간을 작성할 수 있습니다. 프로파일을 스타일별로 난간 구성요소에 지정할 수 있기 때문에, 사용자 부분을 재사용하여 난간을 상세하게 작성할 수 있습니다.
난간 스타일 및 특성
도면에서 각 난간의 특성을 개별적으로 변경하지 않고, 난간 스타일을 사용하여, 해당 스타일을 사용하는 모든 난간의 특성을 조정할 수 있습니다. 일반 난간 구성의 경우 가드레일 파이프, 핸드레일 그립 및 핸드레일 원형과 같은 다양한 스타일의 템플릿이 존재합니다. 난간 스타일 중에서, 난간 위치 및 높이, 기둥 위치 및 간격, 구성요소 및 프로파일, 확장, 재료 할당값, 난간의 화면표시 특성을 지정할 수 있습니다.
난간 재료
AutoCAD Architecture toolset에서 난간에 재료를 지정할 수 있습니다. 해당 재료는 렌더되는 경우 와이어프레임 및 작업 음영 뷰로 표시됩니다. 재료는 난간의 물리적인 구성요소(예: 다양한 종류의 난간 및 기둥과 난간동자)에 대해 특별한 설정을 갖고 있습니다. 예를 들어, 스테인레스 스틸로 된 핸드레일 및 바닥난간을 가진 나무 난간을 작성할 수 있습니다.

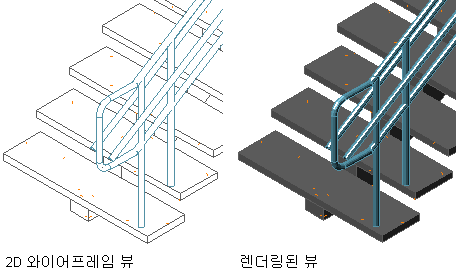

2D 와이어프레임 모형 및 렌더된 뷰의 난간
AutoCAD Architecture toolset는 공통 설계를 위해 미리 정의된 여러 재료를 제공하며, 여기에는 난간에 대한 설정이 포함됩니다. 미리 정의된 재료를 "그대로" 사용하거나 특수 설계로 수정할 수 있습니다. 전체적으로 처음부터 자체 재료를 작성할 수도 있습니다.
