AEC 치수 스타일에서 지정할 수 있는 벽 치수점은 다음과 같습니다.
| 선택 | 설명 | 예제 |
|---|---|---|
| 전체 | 치수 기입된 모든 벽의 외부 점 두 개에 치수를 기입합니다. |
 |
| 벽 길이: 외부 경계 | 선택한 모든 벽의 외부 경계에 치수를 기입합니다. 벽 경계가 겹치는 경우 치수 방향을 향하는 경계에만 치수가 기입됩니다. |
 |
| 벽 길이: 벽 길이 | 선택 세트의 각 벽 길이에 치수를 기입합니다. |
 |
| 벽 폭: 전체 | 벽의 전체 폭에 치수를 기입합니다. |
 |
| 벽 폭: 모든 구성요소 | 벽의 각 구성요소 폭에 치수를 기입합니다. |
 |
| 벽 폭: 중심 | 단일 구성요소 또는 다중 구성요소 벽의 중심선에 치수를 기입합니다. |
 |
| 벽 폭: 시작 스타일 | 벽 스타일의 설정에 따라 벽 구성요소에 치수를 기입합니다. |
 |
| 벽 폭: 스타일로부터의 구조 | 벽 스타일의 설정에 따라 구조 벽 구성요소에 치수를 기입합니다. |
 |
| 벽 교차 | 선택한 벽에 연결된 벽의 교차점에 치수를 기입합니다. |
 |
벽 구성요소의 치수점
벽 구성요소의 치수는 벽 스타일과 AEC 치수 스타일에서 지정할 수 있습니다.
벽 스타일에서 치수와 관련하여 다음 정보를 설정할 수 있습니다.

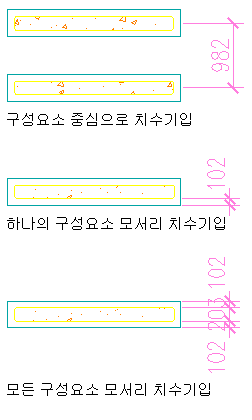

- 치수를 기입할 구성요소 측면: 벽 스타일에서 각 벽 구성요소에 대해 양수 측면이나 음수 측면에 치수를 기입해야 하는지 또는 구성요소의 중심에 치수를 기입해야 하는지를 정의할 수 있습니다. 벽의 양수 측면과 음수 측면은 벽이 그려진 방향에 의해 결정됩니다. 왼쪽에서 오른쪽으로 벽을 그리는 경우 양수 측면은 왼쪽(맨 위)이 됩니다. 오른쪽에서 왼쪽으로 벽을 그리면 양수 측면은 오른쪽(맨 아래)이 됩니다. 벽 구성요소의 한쪽 측면에만 치수를 기입하는 경우 벽의 양수 측면이나 음수 측면 중 하나를 선택할 수 있습니다.
- 구조 기능: 벽 구성요소를 구조 또는 비구조로 정의할 수 있습니다. AEC 치수 스타일을 설정하는 경우 구조 벽 구성요소에만 또는 모든 벽 구성요소에 치수를 기입하도록 정의할 수 있습니다.
AEC 치수 스타일에서 벽 구성요소 치수 기입과 관련하여 다음 추가 설정이나 재지정 설정을 정의할 수 있습니다.

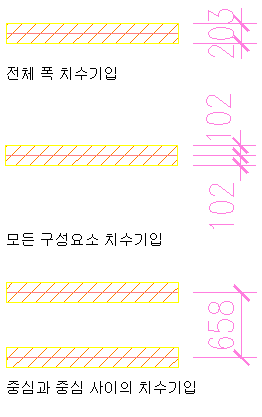

- 스타일별: 벽 스타일에서 선택한 치수점을 사용하여 벽 구성요소 폭에 치수를 기입합니다.
- 스타일별 구조: 벽 스타일의 구조 구성요소에 대해 지정한 치수점이 사용됩니다.
- 모든 구성요소: 벽의 각 구성요소에 치수가 기입됩니다.
- 전체: 벽의 전체 폭에 치수가 기입됩니다.
- 중심: 벽의 중심에 치수가 기입됩니다.
