AEC 치수 스타일에서 대부분의 AutoCAD 라인워크 객체에 대한 점을 설정할 수 있습니다.

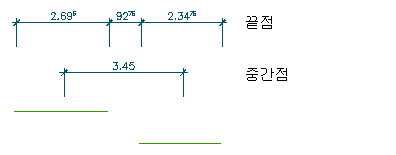

선의 끝점 및 중간점 치수 기입 예제

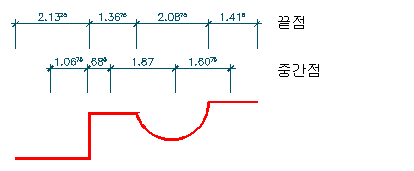

폴리선의 끝점 및 중간점 치수 기입 예제

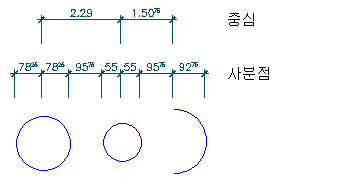

원의 중심 및 사분점 치수 기입 예제
AEC 치수 스타일을 사용하여 다음 AutoCAD 라인워크 객체에 치수를 기입합니다.
AEC 치수 스타일에서 연관 치수를 기입할 수 있는 AutoCAD 점은 다음과 같습니다.
AutoCAD 라인워크 치수점 선택 | 설명 | 예 |
---|---|---|
범위 | 모든 선택한 객체의 전체 외부 점 두 개에 치수를 기입합니다. |
![]() |
끝점 | 선택된 객체의 끝점 치수를 기입합니다. 여러 개의 세그먼트로 된 폴리선을 선택한 경우, 각 세그먼트의 끝점이 측정됩니다. 원을 제외하고 위에서 나열한 모든 AutoCAD 라인워크 객체에 대한 끝점이 측정될 수 있습니다. |
![]() |
중간점 | 치수 방향에 있는 선택된 객체의 모든 세그먼트의 중간점을 측정합니다. 원을 제외하고 위에 나열된 모든 AutoCAD 라인워크에 대한 중간점을 측정할 수 있습니다. |
![]() |
중심 | 원형 객체의 곡선의 중심을 측정합니다. 원, 호 및 곡선 폴리선 세그먼트에 대한 중심을 측정할 수 있습니다. |
![]() |
사분점 | 원, 호 및 곡선 폴리선 세그먼트에 대한 사분점을 측정합니다. |
![]() |
AutoCAD 라인워크 객체는 선 및 열린 폴리선과 같은 선 기반 객체와 함께 닫힌 폴리선 및 원과 같은 비선형 형상을 포함합니다. AEC 치수를 사용하여 이러한 객체에 치수를 기입한 결과는 상당히 다를 수 있습니다. 예를 들어, 단일선의 경우 전체, 경계 상자, 모든 모서리 및 향하는 모서리 옵션은 동일한 치수점을 반환합니다. 원과 같은 일부 객체는 치수를 기입할 모서리가 없습니다.
AEC 치수 스타일에서 다음 AutoCAD 라인워크 객체에 대한 연관 치수점은 정의할 수 없습니다.
