기둥 그리드를 작성하려면

다음 과정에 따라 기둥 그리드 도구에서 기둥 그리드를 추가하십시오. 기둥 그리드는 직사각형 또는 방사형일 수 있습니다.

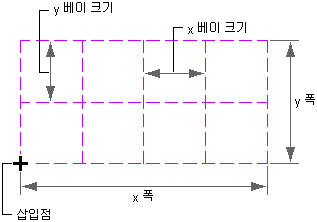

직사각형 그리드

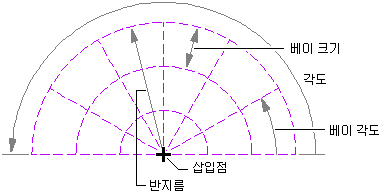

방사형 그리드

1. 사용할 도구 팔레트를 열고 구조 기둥 그리드 도구를 선택합니다.

   또는 홈 탭작성 패널기둥 그리드 드롭다운기둥 그리드를 클릭합니다.

2. 특성 팔레트에서 기본 일반을 확장합니다.
3. 직사각형 또는 방사형 쉐이프 중 하나를 선택합니다.
4. 치수를 확장합니다.
5. 직사각형 그리드 쉐이프를 선택한 경우 다음과 같이 설정을 지정합니다.

   원하는 작업...	할 일...
   그리드의 폭 정의	치수를 확장하고 X - 폭에 값을 입력합니다.
   그리드의 깊이 정의	치수를 확장하고 Y - 깊이에 값을 입력합니다.
   X 방향을 따라 베이 간격이 균등한 그리드 배치	X 축을 확장하고 배치 유형에서 균등히 간격두기를 선택한 후 베이 개수에 값을 입력합니다.
   X 방향을 따라 베이 크기가 고정된 그리드 배치	X 축을 확장하고 배치 유형에서 반복을 선택한 후 베이 크기에 값을 입력합니다.
   그리드의 X 방향을 따라 시작점으로부터 간격띄우기 거리 지정	X 축을 확장하고 시작 간격띄우기에 값을 입력합니다. 간격띄우기 거리는 효과적인 그리드 크기를 줄이는 데 사용될 수 있습니다.
   그리드의 X 방향을 따라 끝점으로부터 간격띄우기 거리 지정	X 축을 확장하고 끝 간격띄우기에 값을 입력합니다. 간격띄우기 거리는 효과적인 그리드 크기를 줄이는 데 사용될 수 있습니다.
   Y 방향을 따라 베이 간격이 균등한 그리드 배치	Y 축을 확장하고 배치 유형에서 균등히 간격두기를 선택한 후 베이 개수에 값을 입력합니다.
   Y 방향을 따라 베이 크기가 고정된 그리드 배치	Y 축을 확장하고 배치 유형에서 반복을 선택한 후 베이 크기에 값을 입력합니다.
   그리드의 Y 방향을 따라 시작점으로부터 간격띄우기 거리 지정	Y 축을 확장하고 시작 간격띄우기에 값을 입력합니다. 간격띄우기 거리는 효과적인 그리드 크기를 줄이는 데 사용될 수 있습니다.
   그리드의 Y 방향을 따라 끝점으로부터 간격띄우기 거리 지정	Y 축을 확장하고 끝 간격띄우기에 값을 입력합니다. 간격띄우기 거리는 효과적인 그리드 크기를 줄이는 데 사용될 수 있습니다.

6. 방사형 그리드 쉐이프를 선택한 경우 다음과 같이 설정을 지정합니다.

   원하는 작업...	할 일...
   그리드의 폭 정의	치수를 확장하고 X - 폭에 값을 입력합니다.
   그리드의 각도 정의	치수를 확장하고 A - 각도에 값을 입력합니다.
   X 방향을 따라 베이 간격이 균등한 그리드 배치	X 축을 확장하고 배치 유형에서 균등히 간격두기를 선택한 후 베이 개수에 값을 입력합니다.
   X 방향을 따라 베이 크기가 고정된 그리드 배치	X 축을 확장하고 배치 유형에서 반복을 선택한 후 베이 크기에 값을 입력합니다.
   그리드의 내부 반지름 지정	X 축을 확장한 후 내부 반지름에 값을 입력합니다.
   그리드의 X 방향을 따라 끝점으로부터 간격띄우기 거리 지정	X 축을 확장하고 끝 간격띄우기에 값을 입력합니다. 간격띄우기 거리는 효과적인 그리드 크기를 줄이는 데 사용될 수 있습니다.
   Y 방향을 따라 베이 간격이 균등한 그리드 배치	Y 축을 확장하고 배치 유형에서 균등히 간격두기를 선택한 후 베이 개수에 값을 입력합니다.
   Y 방향을 따라 베이 각도가 고정된 그리드 배치	Y 축을 확장하고 배치 유형에서 반복을 선택한 후 베이 각도에 값을 입력합니다.
   X 방향의 그리드 곡선을 따라 시작 각도로부터 간격띄우기 각도 지정	Y 축을 확장하고 시작 각도 간격띄우기에 값을 입력합니다. 간격띄우기 각도는 그리드 크기를 줄이는 데 사용될 수도 있습니다.
   X 방향의 그리드 곡선을 따라 끝 각도로부터 간격띄우기 각도 지정	Y 축을 확장하고 끝 각도 간격띄우기에 값을 입력합니다. 간격띄우기 거리는 그리드 크기를 줄이는 데 사용될 수도 있습니다.

7. 삽입 시 기둥을 그리드 교차점에 추가하려면, 기둥을 확장하고 구조 부재에 대한 스타일을 지정합니다.

   기둥 추가를 선택한 경우 기둥의 치수를 지정할 수 있습니다.

   • 시작 간격띄우기
   • 끝 간격띄우기
   • 논리적 길이
   • 자리맞추기
   • 전체 범위를 사용하여 자리맞추기
   팁: 원하는 설정을 지정한 후에 특성 팔레트를 이동하거나 숨겨 도면 영역의 더 많은 부분을 볼 수 있습니다.
8. 도면 영역에서 기둥 그리드의 삽입점을 지정합니다.
9. 그리드의 회전 각도를 지정하고 Enter 키를 누릅니다.
10. 기둥 그리드를 계속 추가하고 Enter 키를 누릅니다.
