기둥 그리드 도구를 사용하여 대칭 면을 가진 기둥 그리드를 작성할 수 있습니다.

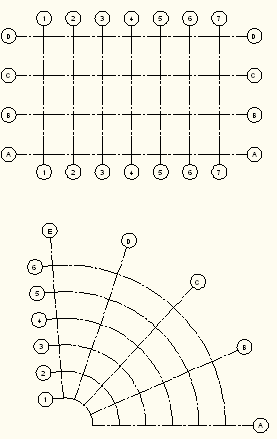

위의 기둥 그리드는 도구 팔레트의 도구를 통해 삽입되었습니다. 특성 팔레트에서 해당 특성을 편집할 수 있습니다.
기둥 그리드의 배치 유형
그리드에 선 배치를 조정하는 세 가지 배치 유형이 있습니다. 배치 유형은 X 및 Y 평면에 대해 별도로 지정됩니다.
- 수동: 그리드의 각 선 위치를 지정합니다.
- 반복(고정 베이 크기): 그리드의 선 사이의 간격을 균등하게 지정합니다. 선 수는 천장 그리드의 크기에 따라 결정됩니다. 그리드 크기가 변경되면 그에 따라 선이 추가되거나 감소합니다. 선 사이의 거리는 고정된 채로 유지됩니다.
- 균등히 간격두기: 그리드 선의 수를 지정합니다. 선 사이의 간격은 그리드의 크기에 따라 결정됩니다. 그리드 크기가 변경되면 선 사이의 간격이 그에 따라 길어지거나 짧아집니다. 선의 수는 그대로 유지됩니다.
주: 기본적으로 그리드는 균등하게 간격을 둔 선과 함께 삽입됩니다.
