개구부는 벽과 상호 작용하여 모든 크기와 입면의 개구부를 표현하는 AEC 객체입니다. 개구부를 독립 객체로 추가할 수도 있습니다.
개구부 쉐이프
개구부를 도면에 추가할 때 직사각형, 반원형, 타원형 또는 호와 같이 미리 정의된 여러 쉐이프에서 선택할 수 있습니다. 프로파일을 사용하여 개구부의 형상을 정의함으로써 사용자 쉐이프를 가진 개구부를 작성할 수도 있습니다.

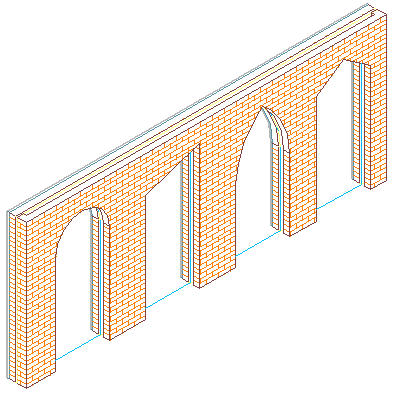

미리 정의된 개구부 쉐이프 예
개구부 앵커
개구부가 벽에 배치되면 개구부는 객체로 제한되고 객체 밖으로 이동할 수 없습니다.
벽을 이동하거나 크기를 변경할 때 해당 객체에서 개구부의 위치가 변하지 않도록 벽에서 특정 위치로 개구부가 부착될 수도 있습니다.
개구부 끝마감
벽에 부착된 개구부에는 끝마감 스타일을 적용할 수 있습니다. 벽 개구부의 끝마감 쉐이프는 벽 스타일에서 정의되며 벽의 특성입니다.
개구부 치수
모든 개구부는 높이와 폭을 가집니다. 단높이 치수는 개구부 쉐이프에 따라 결정됩니다. 고딕, 아치 및 돌출 사다리꼴 쉐이프의 경우 단높이는 개구부의 직사각형 부분의 맨 위로부터 개구부의 돌출부까지의 높이입니다.
개구부 수직 정렬
벽에 개구부를 배치하고 벽에 작업점을 수직으로 배치하는 방법과, 높이를 수정할 경우 개구부에 미치는 영향을 조정하려면 수직 정렬 설정을 사용하십시오. 개구부에서 작업점을 결정하려면 씰 및 헤드 높이 설정을 사용하십시오. 씰이나 헤더에 작업점을 배치할 수도 있습니다. 예를 들어, 수직 정렬을 0''으로 지정하고 개구부 높이를 7'-0''로 지정하는 경우 개구부 높이는 7'-0''입니다. 다음에 개구부 높이를 6'-8''로 지정할 경우 씰은 0''으로 남아 있고 개구부 높이는 6'-8''가 됩니다.
개구부 헤드 작업점의 경우 수직 정렬을 7'-0''로 지정하고 개구부 높이를 7'-0''로 지정하는 경우 개구부 높이는 7'-0''입니다. 개구부 높이를 6'-8''로 지정하는 경우 헤드는 7'-0''로 남아 있고 씰은 4''가 됩니다.
