주석 축척을 사용하여 뷰포트 줌 축척과 상관 없이 동일한 높이 또는 크기로 주석을 플롯할 수 있습니다. 주석 축척은 AutoCAD Architecture toolset의 주석 객체와 연관될 수 있습니다. 따라서 모형 공간의 특정 주석 축척에 따라 이러한 객체의 크기를 적절하게 조정하고 도면 공간에 올바르게 표시할 수 있습니다. 또한 현재 주석 축척에서 사용하지 않는 주석 객체의 화면표시를 전환할 수 있습니다.
다음 그림은 두 개의 다른 주석 축척으로 표시된 문 태그를 보여줍니다. 첫 번째 주석 축척으로 문 태그를 도면에 작성한 다음 주석 축척이 변경되었습니다.

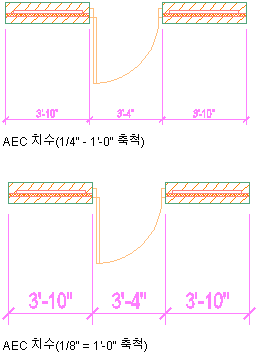

다음 그림은 두 개의 다른 주석 축척으로 표시된 AEC 치수를 보여줍니다. 첫 번째 주석 축척으로 AEC 치수를 도면에 작성한 다음 주석 축척이 변경되었습니다.
