다음 공간 유형을 AutoCAD Architecture toolset에서 모델링할 수 있습니다.
연관 공간 및 비연관 공간
연관 공간은 경계 객체에서 생성됩니다. 경계 객체가 변경되면 공간도 그에 맞게 업데이트됩니다.
연관 공간 외에 사용자 정의 형상을 사용하여 비연관 공간을 작성할 수도 있습니다. 비연관 공간은 도면에서 독립형일 수 있지만 연관 공간을 사용하듯이 비연관 공간을 사용하여 계산을 생성할 수 있습니다.
비연관 공간을 작성한 후 경계 객체에 연결할 수 있습니다. 마찬가지로 연관 공간을 해당 경계 객체에서 연결 해제할 수 있습니다.
2D 공간
2D 공간은 공간 정보를 2개의 평면도 치수로 표시합니다.

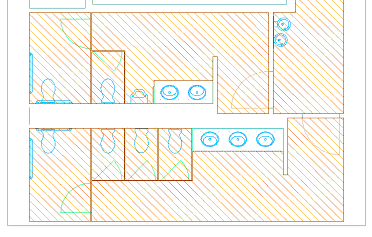

평면도에서의 2D 공간
기본적으로 Z 방향은 0(영)으로 설정되어 있어서 공간을 작성 및 편집하고 공간 일람표를 작성하는 동안 무시됩니다. 2D 공간은 직사각형이거나 폴리곤일 수 있습니다. 2D 공간은 비연관 공간이거나 연관 공간일 수 있으며 3D 객체와 라인워크에 의해 바운딩될 수 있습니다. 2D 공간은 일반적으로 3D 정보가 필요하지 않은 평면도에서 사용됩니다.
돌출된 3D 공간

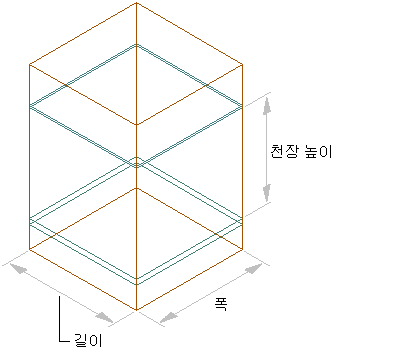

돌출된 3D 공간은 2D 공간과 비슷하지만 사용자 정의 돌출 높이가 있다는 점에서 다릅니다. 돌출된 공간은 건물에서의 높이가 균일한 방과 같이 규칙적인 쉐이프를 갖는 3D 공간을 표현하는 데 유용합니다. 돌출된 공간에는 천장 위와 바닥 아래에 바닥과 천장 구성요소 및 공간이 있을 수 있습니다. 천장 위의 공간은 대개 방의 덕트배관, 케이블 및 전기 설치를 배치하는 데 사용됩니다.

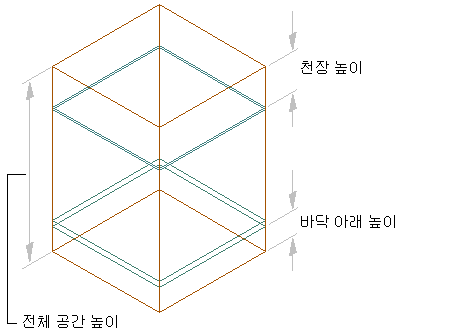

공간 높이 구성요소

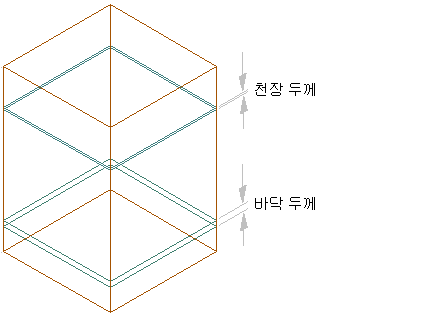

공간 천장 및 바닥 구성요소

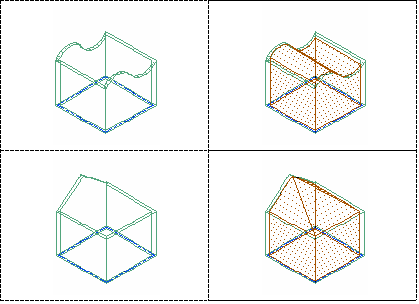

돌출된 3D 공간은 3D 객체 및 라인워크에 연관될 수 있지만 X 및 Y 방향으로만 바운딩될 수 있습니다. Z 방향의 경계는 돌출 높이로 정의됩니다. 세 가지 공간 치수를 사용하여 객체에 의해 경계가 완전히 지정되는 공간이 필요할 경우에는 3D 자유형 공간을 생성해야 합니다.
추가 공간 치수 구성요소
3D 자유형 공간
3D 자유형 공간은 벽 및 슬래브와 같은 경계 객체에서 생성되고 이러한 객체에 연관됩니다. 연관 3D 자유형 공간은 모든 방향으로 바운딩하여 유효한 경계 쉐이프를 형성해야 합니다. 3D 자유형 공간은 공간 쉐이프를 생성하는 데 필요한 여러 표면이 있는 복잡한 3D 형상입니다.
3D 자유형 공간의 예
