Existing, Demo 및 New와 같은 각 구성 상태에 대한 분류를 포함하는 분류 정의를 작성할 수 있습니다.

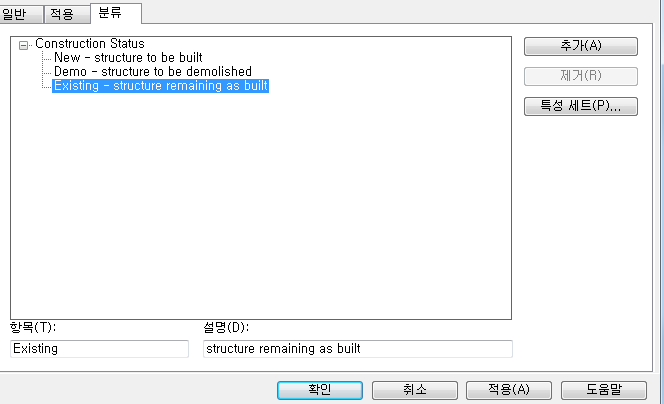

구성 상태에 대한 분류 정의 작성
또한 분류 정의를 적용할 객체를 지정합니다.

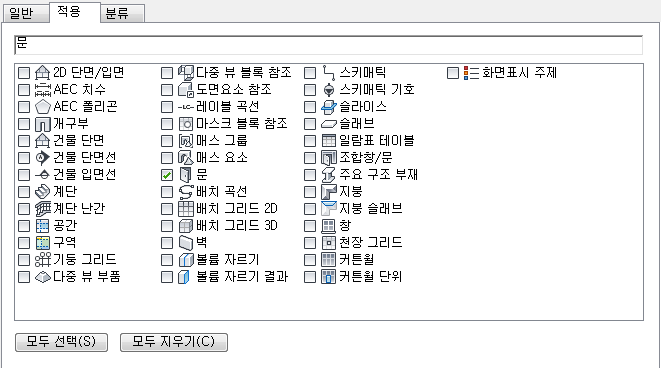

분류 정의에서 객체 유형 지정
분류 정의가 객체 스타일 특성의 분류 탭에 나열됩니다. 객체 스타일에서 New와 같은 분류를 선택합니다. 예를 들어, 도면에 기존 문에 대한 하나의 문 스타일을 포함하고 새 구성에 대한 다른 스타일을 포함할 수도 있습니다. 이런 스타일으로 작성된 모든 문은 해당 스타일에 지정된 분류를 갖게 됩니다.

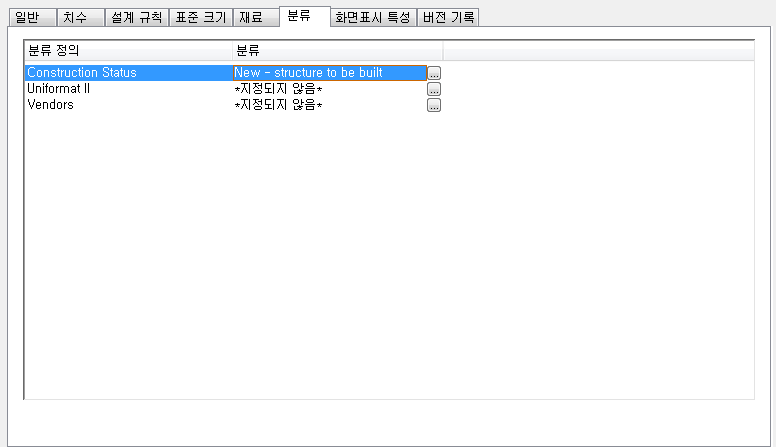

분류가 지정된 문 스타일
문 일람표를 작성할 준비가 되면 새로 만들기 분류의 문만 포함하도록 일람표 테이블 스타일에서 지정할 수 있습니다. 선택항목 세트에 포함된 다른 문은 테이블에서 필터됩니다.

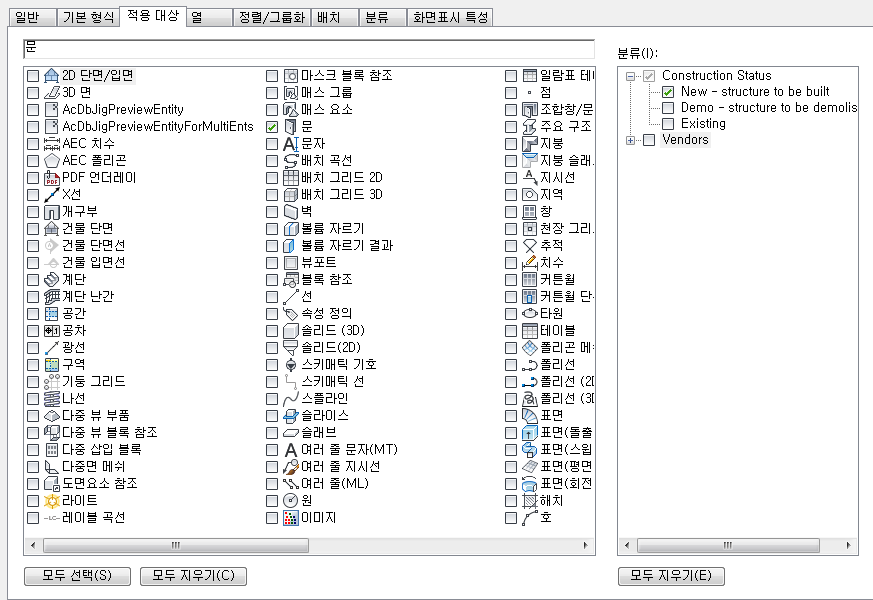

일람표 테이블 스타일에서 분류 기준 지정
또한 분류를 일람표 테이블에서 열로 포함할 수 있습니다. 특성 세트를 작성하고 개별 분류에 추가하여 추가 데이터를 추적할 수 있고, 일람표 테이블에서 이 데이터를 포함할 수 있습니다. 또한 화면표시 시스템에서 설정을 수정함으로써 해당 분류에 기반하여 객체의 화면표시를 필터할 수 있습니다.
특성 팔레트의 확장 데이터 탭에서 특정 객체의 분류를 변경할 수 있습니다. 이 변경으로 인해 객체가 표시되지 않는 경우 도면 화면에 경고 대화상자가 나타납니다.

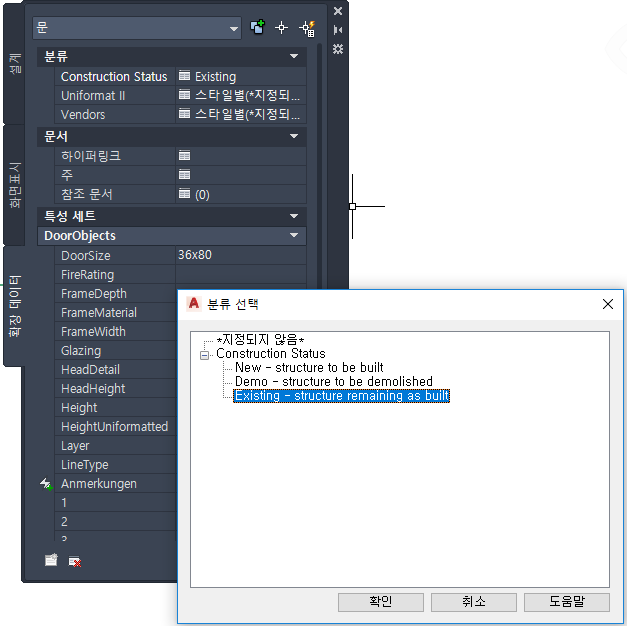

확장 데이터 탭에서 분류 변경
