사용자 그리드로 커튼월 단위를 작성하려면

커튼월 단위는 하나 이상의 그리드를 포함합니다. 선, 호 및 원을 사용하여 사용자 그리드를 정의한 후 해당 라인워크를 커튼월 단위로 변환할 수 있습니다.

주: 커튼월 그리드는 수평 또는 수직입니다. 수평 및 수직 셀이 있는 그리드 패턴을 작성할 경우, 내포된 그리드가 사용됩니다.

선, 호 및 원에서 작성된 사용자 그리드의 분할 정의는 수정할 수 없습니다. 그러나 다른 분할 정의를 지정할 수 있습니다.

1. 현재 표준 좌표계(WCS)에서 선, 호 및 원을 사용하여 그리드를 그립니다.
2. 명령행에 cwunit를 입력합니다.
3. c(변환)를 입력합니다.
4. LI(LInework)를 입력합니다.
5. 그리드를 정의하는 선, 호 또는 원을 선택합니다.
6. Enter 키를 누르십시오.
7. 커튼월의 기준선으로 사용할 그리드 선 중 하나를 선택하거나 Enter키를 눌러 X 축을 따르는 선을 기준선으로 사용합니다.

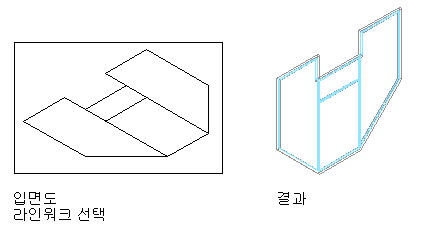

   기본 기준선 옵션을 사용하여 라인워크를 커튼월 단위로 변환

   팁: XY 평면에(평면도에서) 라인워크를 그린 후 기본 기준선을 채택하면, 결과 커튼월 단위가 Z  방향으로 투영된 상태로 표시됩니다.

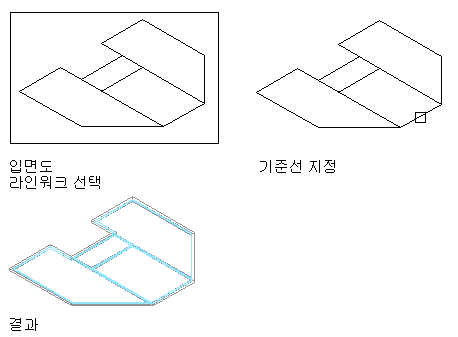

   지정한 기준선 옵션을 사용하여 라인워크를 커튼월로 변환

8. 선을 지우려면 y(예)를 입력합니다. 커튼월 단위가 작성된 후에 선이 남아 있도록 하려면 n(아니오)을 입력합니다.

   각각의 닫힌 영역에는 기본 셀 채우기가 지정됩니다. 셀 사이의 선에는 기본 멀리언 정의가 지정되고 그리드의 경계에는 기본 프레임 정의가 지정됩니다.

9. 결과 사용자 커튼월 단위를 선택합니다.
10. 커튼월 단위 탭수정 패널설계 규칙 드롭다운스타일에 저장을 클릭합니다.
11. 새 커튼월 단위 스타일을 작성하려면 새로 만들기를 클릭합니다.
12. 새 커튼월 단위 스타일의 이름을 입력합니다.
13. 확인을 두 번 클릭합니다.
