사용자 지정 설정을 가진 AEC 치수를 작성하려면

1. 사용할 도구 팔레트를 열고 AEC 치수 도구를 선택합니다.
   주: 또는 홈 탭주석 패널치수 드롭다운AEC 치수 찾기를 클릭합니다. 주석 달기 탭치수 패널을 클릭하고 사용 가능한 치수 도구 중 하나를 선택할 수 있습니다.
2. 특성 팔레트에서 기본 일반을 확장합니다.
3. 스타일을 선택합니다.
4. 치수를 기입할 객체나 점을 지정합니다.

   원하는 작업	할 일
   AEC 치수 스타일에 지정된 객체에 치수 기입(연관 치수 작성)	객체를 선택합니다.
   AEC 치수 스타일에서 설정할 수 없는 객체의 기준점에 치수 기입(연관 치수 작성)	다중 객체를 선택합니다.
   객체의 OSNAP 점에 치수 기입(연관 치수 작성)	OSNAP이 설정되어 있는지 확인합니다. 명령행에 p (점 선택)를 입력하고 객체의 점으로 스냅하여 선택합니다.
   도면의 비연관 점에 치수 기입(비연관 치수 작성)	OSNAP이 해제되어 있는지 확인합니다. 명령행에 p(점 선택)를 입력하고 도면에서 점을 지정합니다.

   주: AEC 치수를 추가하는 동안 하나의 명령에서 스타일에 지정된 객체와 비연관 점을 모두 선택할 수는 없습니다. 그러나 치수가 도면에 추가되고 나면 필요에 따라 객체와 점을 부착할 수 있습니다.


   벽 연관 치수

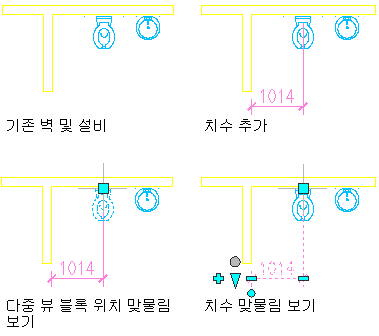

   다중 뷰 블록에서 선택한 연관 치수

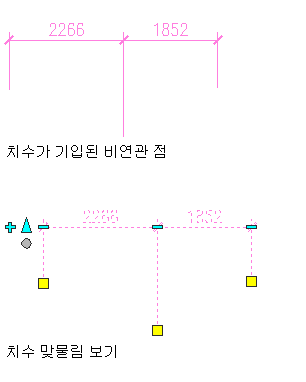

   비연관 치수

5. Enter 키를 누르십시오.
6. 새 치수의 스타일, 위치, 회전 및 방향을 지정합니다.
