프로파일을 사용하여 커튼월의 멀리언을 정의하려면

다음 절차에 따라 프로파일로부터 멀리언 요소 정의를 작성하십시오. 멀리언에 직선 모서리를 원하지 않을 경우, 프로파일을 사용하여 곡선, 톱니 모양 또는 필요한 다른 모든 쉐이프가 있는 멀리언을 정의할 수 있습니다.

주: 프로파일의 삽입점은 멀리언의 중심에 정렬됩니다.

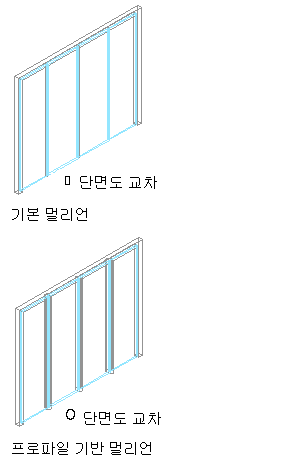

기본 멀리언 및 프로파일 기반 멀리언의 채우기 정렬

1. 멀리언에 대해 사용할 프로파일을 작성합니다.
2. 관리 탭 스타일 및 화면표시 패널 스타일 관리자를 클릭합니다.
3. 건축 객체를 확장한 후 커튼월 스타일을 확장합니다.
4. 커튼월 스타일을 선택합니다.
5. 설계 규칙 탭을 클릭합니다.
6. 왼쪽 창의 요소 정의에서 멀리언을 선택합니다.
7. 새 멀리언을 클릭합니다.
8. 멀리언의 설명 이름을 입력합니다.
9. 멀리언의 폭 및 깊이를 지정합니다.

   이 치수는 프로파일을 정렬하기 위해 멀리언의 중심점을 계산하고 인접한 채우기의 경계를 지정하는데 사용됩니다.

10. 프로파일 사용을 선택합니다.
    주: 프로파일 옵션은 현재 도면에 프로파일을 가지는 경우에만 사용 가능합니다.
11. 리스트에서 프로파일을 선택합니다.

    기본적으로 프로파일은 작성되었을 때의 폭과 깊이를 사용하여 삽입됩니다.

12. 프로파일의 크기를 멀리언의 폭 또는 깊이 치수 이내에서 맞추려면 프로파일 폭 자동 조정 또는 프로파일 깊이 자동 조정을 선택합니다.
13. 프로파일을 대칭되도록 하려면 대칭에서 X 또는 Y를 선택합니다.
14. 프로파일을 회전하려면, 회전에서 회전 각도를 지정합니다.
15. 간격띄우기를 지정합니다.
16. 확인을 클릭합니다.

멀리언 정의를 작성한 후 해당 정의를 커튼월의 모든 멀리언에 지정할 수 있습니다.
