쉐이프가 직교가 아닌 라인워크를 기준으로 사용자 기둥 그리드를 작성할 수 있습니다. 예를 들어 불규칙 플롯 도면이 있는 경우 라인워크를 기준으로 사용자 기둥 그리드를 작성할 수 있습니다. 결과 그리드에 사용자 쉐이프가 있으므로 작성 후 편집하는 기능은 일반 특성과 위치 특성으로 제한됩니다. 그리드 선의 개수나 간격을 변경할 수 없으며 자동으로 그리드 선의 레이블을 지정할 수도 없습니다.

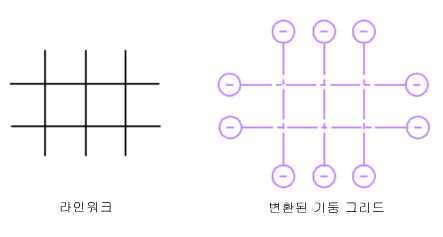

라인워크에서 작성된 사용자 그리드
- 기둥 그리드로 변환할 라인워크를 작성합니다.
- 사용할 기둥 그리드 도구가 들어 있는 도구 팔레트를 엽니다. 팁: 원하는 도구를 표시하기 위해 스크롤 막대로 이동해야 할 수도 있습니다. 도구를 선택한 후에 특성 팔레트를 이동하거나 숨겨 도면 영역의 더 많은 부분을 볼 수 있습니다.
- 구조 기둥 그리드 도구에서 마우스 오른쪽 버튼을 클릭한 후 도구 특성 적용
라인워크를 클릭합니다. - 변환할 라인워크를 선택하고 Enter 키를 누릅니다.
- 원래 라인워크를 지우라는 메시지가 나타나면 Enter 키를 눌러 라인워크를 유지하거나 y(예)를 입력하여 라인워크를 지웁니다.
- 필요한 경우 특성 팔레트에서 기둥 그리드 특성을 편집합니다.
