지붕 슬래브에는 벽 스타일처럼 두 개 이상의 구성요소가 있을 수 있습니다. 따라서 규칙의 많은 부분이 동일하거나 유사합니다. 또한 지붕 슬래브에는 지붕 슬래브 모서리 스타일을 사용할 수 있습니다.
지붕 슬래브 스타일
명명 규칙
벽 스타일처럼 지붕 슬래브 스타일에는 여러 구성요소가 포함됩니다. 이름의 경우 지붕의 구조와 주 구성요소의 치수가 반영되어야 합니다. 반면 지붕 펠트와 같은 보조 구성요소에는 치수를 생략할 수 있습니다. 리스트에서 첫 번째 구성요소는 주 구조 구성요소여야 하고, 마지막 구성요소는 마감 구성요소(있을 경우)여야 합니다.
<구성요소 이름>-<소수 단위 크기> + <구성요소 이름>-<소수 단위 크기>...
지붕 슬래브 스타일 이름의 예
| 지붕 슬래브 스타일 정의 | 이름 예 |
|---|---|
| 지붕 구조: 2x8 래프터, 지붕 펠트, 아스팔트 연철 | 래프터-7.25 + 연철 |
지붕 슬래브 스타일 모범 사례
- 모든 지붕 슬래브 구성요소에 재료를 지정해야 합니다.
- 지붕 슬래브는 주 구조 구성요소의 맨 아래 기준선으로 정의해야 합니다.
- 지붕 슬래브 구성요소의 색인 순서는 맨 위에서 맨 아래로 지정해야 하고 이 때 맨 위 구성요소의 색인이 1(일)이 됩니다.
- 구성요소의 두께는 항상 양수여야 합니다. 기준선으로부터의 두께 간격띄우기는 항상 구성요소의 맨 아래 모서리를 향해야 합니다.
- 화면 표시 컨트롤 옵션을 더 많이 표시하려면 모든 지붕 슬래브 스타일에 대한 분류를 고려해야 합니다.
지붕 슬래브 모서리 스타일
지붕 슬래브 모서리 스타일은 매우 간단하며 여기에는 페이셔와 밑면, 이렇게 최대 두 가지 구성요소를 포함할 수 있습니다. 지붕 슬래브 모서리 스타일은 벽 끝마감과는 달리 개별 지붕 슬래브 구성요소에는 적용되지 않지만 지붕 슬래브 전반에 적용됩니다.
명명 규칙
지붕 슬래브 모서리 스타일의 이름은 지붕 슬래브 모서리 스타일로 정의되는 페이셔 및/또는 밑면에 따라 지정해야 합니다.
<기명 페이셔 크기(선택 사항)> <페이셔(선택 사항)> + <기명 밑면 크기(선택 사항)> <밑면(선택 사항)> - <기본 모서리 절단 조건(선택 사항)> - <모서리 돌출부(선택 사항)>
지붕 슬래브 모서리 스타일 이름의 예
| 지붕 슬래브 모서리 스타일 설명 | 이름 예 |
|---|---|
| 1x4 페이셔, 밑면 없음, 배관 절단, 돌출부 없음 | 1x4 페이셔 - 배관 |
| 1x4 페이셔, 5/8” 밑면, 배관 절단, 1’ 돌출부 | 1x8 페이셔 + 5-8 밑면 - 배관 - 돌출부 |
| 4x4 삼각목재띠 모서리 스타일(빌트업 지붕용) | 4x4 삼각목재띠 |
지붕 슬래브 모서리 스타일 모범 사례
- 모서리 프로파일을 작성할 때 단면으로 그릴 경우 지붕의 오른쪽 면 프로파일을 그립니다.
- “모서리 높이로 자동 조정”을 설정할 때에는 신중해야 합니다. 이 설정을 사용하면 지붕 슬래브의 가변 폭 구성요소 두께가 변할 때 페이셔가 함께 조정되지만 비율은 유지됩니다. 따라서 페이셔는 수직 및 수평 방향으로 모두 조정됩니다. 밑면을 돌출부 깊이에 따라 조절하는 옵션을 설정할 때에도 동일한 상황을 고려해야 합니다.
슬래브 스타일
명명 규칙
벽 스타일처럼 슬래브 스타일에는 여러 구성요소가 포함됩니다. 이름의 경우 슬래브의 구조와 주 구성요소의 치수가 반영되어야 합니다. 반면 방습층, 리놀륨 바닥 마감 등과 같은 보조 구성요소에는 치수를 생략할 수 있습니다. 리스트에서 첫 번째 구성요소는 주 구조 구성요소여야 하고 마지막 구성요소는 마감 구성요소(있을 경우)여야 합니다.
<구성요소 이름>-<소수 단위 크기> + <구성요소 이름>-<소수 단위 크기>...
슬래브 스타일 이름의 예
| 슬래브 스타일 설명 | 이름 예 |
|---|---|
| 슬래브 구조: 6” 콘크리트, 세라믹 타일 바닥 | 콘크리트-6 + 타일-자기 |
슬래브 스타일 모범 사례
- 모든 슬래브 구성요소에 재료를 지정해야 합니다.
- 슬래브는 주 구조 구성요소의 맨 아래 기준선으로 정의해야 합니다.
- 슬래브 구성요소의 색인 순서는 맨 위에서 맨 아래로 지정해야 하고 이 때 맨 위 구성요소의 색인이 1(일)이 됩니다.
- 구성요소의 두께는 항상 양수여야 합니다. 기준선으로부터의 두께 간격띄우기는 항상 구성요소의 맨 아래 모서리를 향해야 합니다.
- 화면 표시 컨트롤 옵션을 더 많이 표시하려면 모든 슬래브 스타일에 대한 분류를 고려해야 합니다.
슬래브 모서리 스타일
슬래브 모서리 스타일은 매우 간단하며 여기에는 “페이셔”와 “밑면”, 이렇게 최대 두 가지 구성요소를 포함할 수 있습니다. 지붕 슬래브 모서리 스타일에서처럼 슬래브 모서리 스타일도 개별 슬래브 구성요소에는 적용되지 않지만 슬래브 전반에 적용됩니다.
명명 규칙
슬래브 모서리 스타일의 이름은 슬래브 모서리 스타일로 정의되는 페이셔 및/또는 밑면에 따라 지정해야 합니다.
<페이셔 크기(선택 사항)> <페이셔(선택 사항)> + <기명 밑면 크기(선택 사항)> <밑면(선택 사항)> - <기본 모서리 절단 조건(선택 사항)> - <모서리 돌출부(선택 사항)>
슬래브 모서리 스타일 이름의 예
| 슬래브 모서리 스타일 설명 | 이름 예 |
|---|---|
| 6” 합각 | 합각 |
| 36” x 18” 벽돌 문틀돌기가 있는 그레이드 빔 | 36x18 지중보 + 벽돌 문틀돌기 |
슬래브 모서리 스타일 모범 사례
- 모서리 프로파일을 작성할 때 단면으로 그릴 경우에는 슬래브의 오른쪽 면 프로파일을 그립니다.
- “모서리 높이로 자동 조정”을 설정할 때에는 신중해야 합니다. 이 설정을 사용하면 슬래브의 가변 폭 구성요소 두께가 변할 때 페이셔가 함께 조정되지만 비율은 유지됩니다. 따라서 페이셔는 수직 및 수평 방향으로 모두 조정됩니다. 밑면을 돌출부 깊이에 따라 조절하는 옵션을 설정할 때에도 동일한 상황을 고려해야 합니다.
팔레트 기반 지붕 슬래브 및 슬래브 도구
작성 시 슬래브 모서리 또는 지붕 슬래브 모서리 스타일을 적용하기 위해 슬래브 모서리 또는 지붕 슬래브 모서리 스타일을 다른 특성과 함께 팔레트 기반 도구의 기본 특성으로 지정할 수 있습니다.
- 슬래브 유형과 그 목적에 따라 “맨 위”, “맨 아래” 또는 “기준선” 자리맞추기를 고려할 수 있습니다.
- 수직 간격띄우기를 설정하여 슬래브의 입면을 미리 결정할 수 있습니다.
- 모서리 스타일을 기본값으로 지정할 수 있습니다. 주의: 모서리 스타일을 미리 설정하려면 먼저 모서리 스타일이 있는 라이브러리 도면을 지정한 다음 사용할 모서리 스타일을 정의해야 합니다. 현재 도면에 이미 모서리 스타일이 있더라도 스타일 위치를 지정하지 않는다면 사용되지 않습니다.

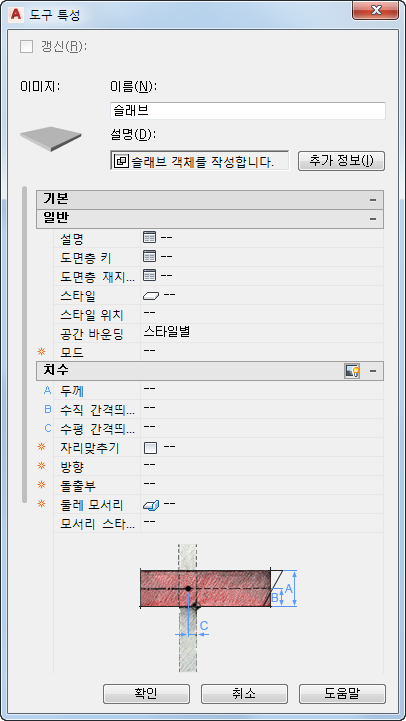

슬래브 모서리 스타일이 기본값으로 설정되어 있는 슬래브 도구 특성
