상업용 온라인 소스의 설계 또는 직접 작성한 설계에 기호 및 상세 정보를 삽입합니다.
몇 가지 기본 정의

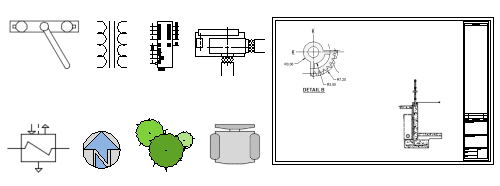

AutoCAD에서 도면에 삽입하는 기호 및 상세 정보를 블록이라고 합니다. 블록은 단일의 명명된 객체로 결합된 객체의 집합입니다. 다음은 축척이 서로 다른 다양한 블록의 몇 가지 예입니다.
도면의 블록 삽입과 관련된 세 가지 요소는 다음과 같습니다.
- 블록 정의. 이 데이터는 도면 파일 또는 비그래픽 형식의 도면 템플릿 파일에 저장됩니다. 도면 파일이나 도면 파일의 기존 블록에서 블록 정의를 쉽게 가져올 수 있습니다. 또한 현재 도면의 선택한 객체에서 블록 정의를 작성할 수도 있습니다.
- 블록 참조. 블록을 삽입할 때 그래픽이 블록 정의에서 생성됩니다.
- 블록 삽입 도구. 제품에서 여러 다양한 도구를 사용할 수 있습니다. 이런 도구에는 리본의 블록 갤러리, 블록 팔레트, 도구 팔레트 윈도우, Autodesk Design Center가 포함됩니다.

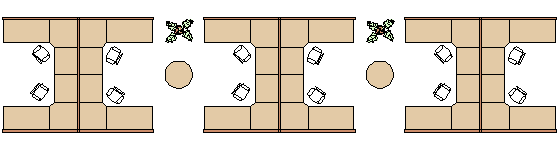

예를 들어 다음 도면에는 칸막이, 의자, 테이블, 식물과 같이 네 가지 블록 정의가 포함되어 있습니다. 즉, 칸막이에 대한 3개의 블록 참조, 의자에 대한 12개의 블록 참조, 테이블에 대한 2개의 블록 참조, 식물에 대한 2개의 블록 참조가 있습니다.
도면에 블록 삽입
일반적으로 다음 소스 중 하나에서 현재 도면에 블록을 삽입합니다.
- 도면 파일. 예를 들어, 표준 상세 뷰의 도면을 작성할 수 있습니다. 그런 다음, 블록 삽입 도구 중 하나를 사용하여 이 도면을 현재 도면에 블록으로 삽입할 수 있습니다.

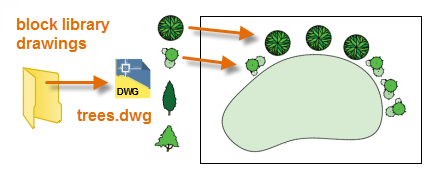

- 도면 파일 내에 포함된 하나 이상의 블록 정의. 예를 들어, 트리의 블록 정의만 포함된 도면을 작성할 수 있습니다. 그런 다음, 해당 도면의 이러한 블록을 현재 도면에 삽입할 수 있습니다. 관련된 블록 패밀리가 포함된 도면 파일을 일반적으로 블록 라이브러리 도면이라고 합니다.
- 현재 도면에서 작성한 하나 이상의 블록 정의. 예를 들어, 칸막이 배열과 같이 해당 도면에 반복적으로 나타나는 객체 집합에서 블록을 작성할 수 있습니다. 이전에 나열된 모든 블록을 단일 3-구획 블록에 함께 포함할 수 있습니다.
일단 블록을 삽입하면 쉽게 이동, 복사, 회전 또는 축척할 수 있습니다.
블록 삽입 도구 사용
시작하려면 다음 단계를 수행합니다.

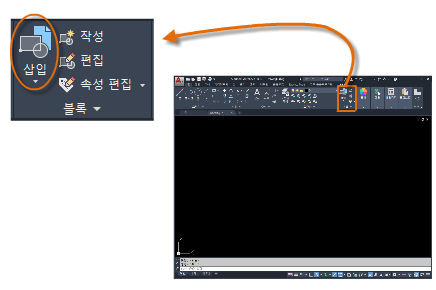

- 홈 탭에서 삽입을 클릭하고 다른 도면의 블록을 클릭합니다. 이렇게 하면 BLOCKSPALETTE 명령이 실행됩니다.
- 블록 팔레트의 맨 위에서 찾아보기 컨트롤을 클릭하여 도면 파일 선택 대화상자를 엽니다.

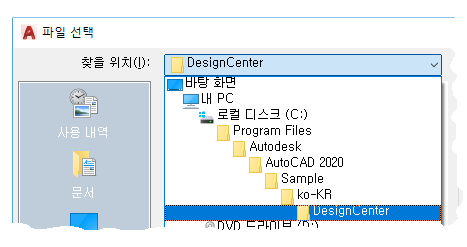

- 다양한 샘플 도면이 저장되어 있는 DesignCenter 폴더로 이동합니다.
이러한 각 도면에는 관련 블록 정의 세트가 포함되어 있습니다.
-
관심 있는 도면 파일을 선택합니다.

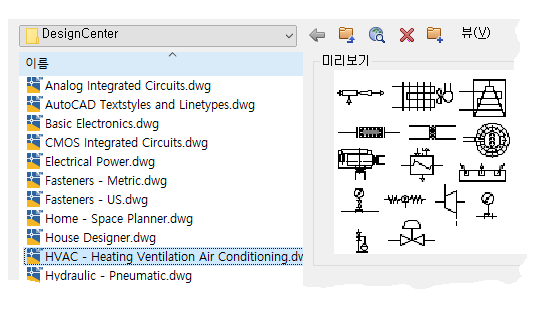

예를 들어 난방, 환기 및 냉방을 위한 도면을 작성하도록 하겠습니다. HVAC 도면을 선택한 후 열기를 클릭합니다.

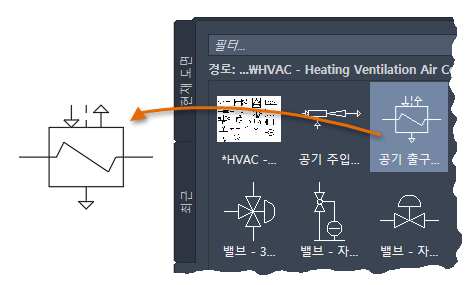

- 블록 팔레트, 다른 도면 탭에서 여러 블록을 선택하고 배치하거나 끌어 놓습니다.
다른 도면 파일을 지정하려면 이전과 같이 찾아보기 컨트롤을 사용합니다.
다음에 리본에서 삽입을 클릭하면 현재 도면에 저장된 블록 정의가 갤러리에 모두 표시됩니다.
- 현재 도면 탭은 현재 도면에서만 모든 블록 정의를 표시합니다.
- 최근 탭은 현재 및 이전 세션에서 최근에 삽입했거나 작성한 블록 정의를 표시합니다. 이러한 블록은 여러 도면에서 가져올 수 있습니다.
블록으로 사용할 도면 작성
보통, 개별 도면 파일은 블록으로 사용하도록 작성되며 유사한 도면 파일이 있는 폴더에 저장됩니다. 이 방법은 단일 도면에 저장된 블록 정의에 액세스하는 방법의 대안입니다.

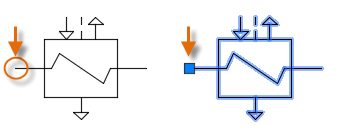

블록으로 사용할 도면 파일을 작성할 때는 객체를 원점(0,0)에 배치해야 합니다. 이 위치가 블록의 기본 삽입점으로 사용됩니다. 그리고 나중에 블록을 삽입하면 삽입점의 커서에 부착됩니다. 삽입점은 아래 블록에 원으로 둘러싸여 있습니다.
이미 삽입된 블록을 선택한 경우 삽입점에 그립이 표시됩니다. 이 그립을 사용하여 해당 블록을 쉽게 이동 및 회전할 수 있습니다.

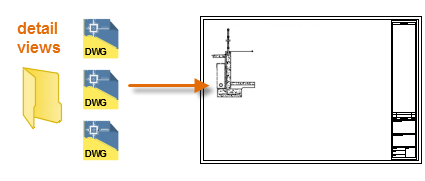

다음 예에서는 도면 파일이 현재 도면에 삽입되어 표준 상세 뷰를 제공합니다.

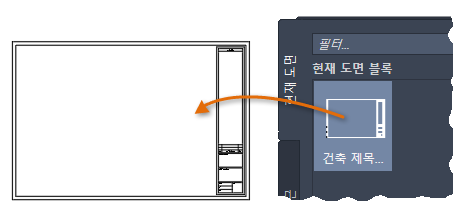

또한, 사용자 제목 블록 및 도면 경계는 나중에 삽입할 수 있는 도면 파일로 작성되거나 도면 템플릿 파일에 포함되어 있습니다. 다음은 예입니다.
도면의 데이터 및 블록 정의 관리(선택 사항)
특별한 경우, 현재 도면에서 직접 블록 정의를 작성, 제거 및 수정할 수 있습니다.
- PURGE 명령을 사용하여 도면에서 사용되지 않는 블록 정의를 제거합니다. 사용되지 않는 블록 정의의 도면을 소거하면 도면 크기를 줄일 수 있습니다. 도면에 있는 임의의 블록 참조에서 사용되지 않는 블록 정의만 소거할 수 있습니다.
- BLOCK 명령을 사용하여 현재 도면에서 직접 새 블록 정의를 작성합니다. 해당 도면에 대한 고유한 블록이 필요하거나, 관련 블록 정의 제품군이 포함된 블록 라이브러리 도면을 작성하려는 경우 블록 정의를 작성하는 것이 유용합니다.
- EXPLODE 명령을 사용하여 블록 참조를 해당 구성 성분 객체로 분해합니다. 블록 참조 분해는 BLOCK 명령을 사용하여 새로운 버전의 블록 정의를 정의하거나, WBLOCK 명령을 사용하여 결과 객체를 새 도면 파일로 저장하는 손쉬운 방법을 제공합니다.
제안 사항 및 권장 사양
블록 정의를 저장 및 구성하는 데는 다양한 방법이 일반적으로 사용됩니다.

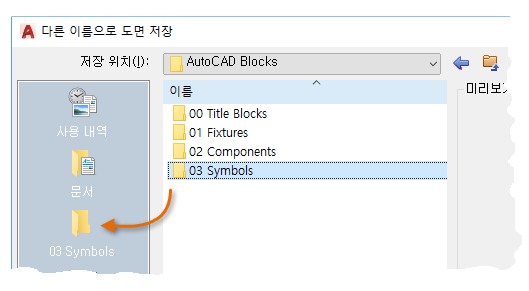

- 사용할 각 블록에 대해 개별 도면 파일을 작성합니다. 이러한 도면 파일을 관련 도면 파일 제품군이 포함되어 있는 폴더에 저장합니다.
- 블록 라이브러리 도면이라는 도면 파일을 작성합니다. 이러한 각 도면에는 관련 블록 정의 제품군이 포함되어 있습니다. 블록 라이브러리 도면을 현재 도면에 삽입할 때는 해당 도면에 정의된 모든 블록이 현재 도면에 제공됩니다.
- 제목 블록 및 일반적으로 사용되는 기호에 대한 블록 정의를 도면 템플릿 파일에 포함하여 새 도면을 시작하는 즉시 사용 가능하게 합니다.
- 블록 팔레트 및 리본 갤러리, 도구 팔레트 윈도우 또는 Autodesk DesignCenter 중에서 요구 사항에 가장 적합한 블록 삽입 도구를 평가합니다.
