도면의 객체에 있는 점 위치에서 기하학적 정보를 추출할 수 있습니다.
이러한 각 명령을 사용할 경우 간격이 조밀하거나 잠재적으로 겹치는 객체를 확인하기에 충분히 가깝도록 영역으로 줌 확대하는 것이 좋습니다.
동적으로 객체 측정
MEASUREGEOM 명령은 거리, 각도, 반지름 값 및 여러 기타 측정값을 보고하는 다양한 옵션을 제공합니다.
기본값인 빠른 작업 옵션은 특히 2D 기하학적 객체의 위, 근처 및 사이로 마우스를 이동할 때 여러 거리 및 각도를 동적으로 식별하는 데 유용합니다.

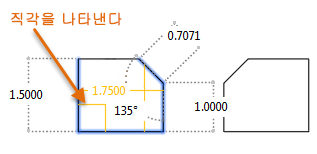

그림의 왼쪽 하단 구석에 표시된 대로 오렌지색 직사각형은 직각 구석을 나타냅니다.
그러나 빠른 작업 옵션 대신 마지막으로 사용한 옵션을 기본값으로 사용하려면 MEASUREGEOM에서 모드 옵션을 사용하십시오.
주: 빠른 작업 옵션은 UCS가 표준으로 설정되고, 비주얼 스타일이 2D 와이어프레임으로 설정된 평면도의 2D 형상에서 작업하도록 설계되었습니다. 측정되지 않는 객체에는 치수 및 해치와 같은 일반적인 주석과 사용자 객체가 포함됩니다.
점 위치 사이의 거리 및 각도 확인
객체 스냅이 포함된 DIST 명령을 사용하여 점 사이의 거리 및 각도와 해당 좌표 간의 변경사항 또는 증분을 비롯하여, 두 점 사이의 관계에 대한 기하학적 정보를 추출할 수 있습니다. 이 정보는 명령 윈도우에 표시됩니다.
점 위치의 좌표 확인
객체 스냅이 포함된 ID 명령을 사용하여 객체의 지정된 위치에 대한 X, Y 및 Z 좌표를 확인할 수 있습니다. 예를 들어, 이 명령은 2D 도면의 객체에 있는 점의 Z 값이 0으로 설정되어 있지 않은지 확인할 수 있습니다. 이 정보는 명령 윈도우에 표시됩니다.
