배치 도구를 사용하여 관망을 편집하려면
편집 명령은 관망 작성에 사용하는 명령과 같습니다.
- 도면에서 관망의 요소를 마우스 오른쪽 버튼으로 클릭합니다. 네트워크 편집을 클릭합니다.
- 네트워크 배치 도구 대화상자의 버튼을 클릭하여 관망 요소를 추가, 변경 또는 삭제하거나 참조된 지표면, 선형 또는 요소 리스트를 변경합니다.
관망 뷰를 사용하여 관망을 편집하려면
관망 뷰를 사용하여 관망의 요소인 모든 구성요소를 표시할 수 있습니다.
- 도면에서 관망 요소를 선택합니다. 요소를 마우스 오른쪽 버튼으로 클릭하고 네트워크 편집을 클릭합니다.
- 네트워크 배치 도구 도구막대에서
을 클릭합니다. 주: 사용할 수 있는 값만 편집할 수 있으며 비활성화된(음영처리된) 셀은 편집할 수 없습니다.
그립을 사용하여 파이프를 편집하려면
- 도면에서 관망의 파이프를 클릭합니다.

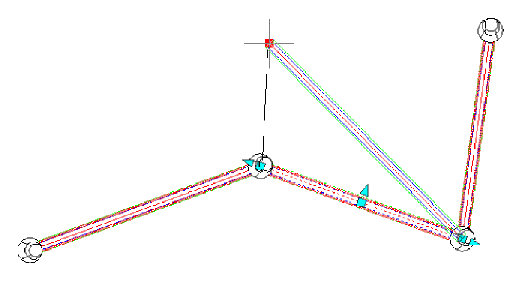

다음 그림은 관망의 파이프에 대한 그립을 보여 줍니다.
- 다음 중 하나를 수행합니다.
- 끝 그립을 사용하여 파이프 길이를 조정합니다.
- 중심 그립을 사용하여 파이프의 위치를 이동합니다.
- 중간점 크기 조정 그립을 사용하여 파이프의 폭을 변경합니다.
그립을 사용하여 구조물을 편집하려면
- 파이프가 연결되어 있는 구조물의 위치를 이동하려면 도면에서 구조물의 가운데 그립을 클릭하여 새 위치로 이동합니다.
- 종단 뷰에서 구조물을 보면서 구조물의 상단 또는 집수정 깊이 그립을 사용하여 표고를 조정합니다.
