관망에서 구조물 그립 편집 정보

구조물을 이동하면 해당 구조물에 연결된 모든 파이프 끝이 함께 이동합니다.

구조물에 연결되어 있는 원래 파이프 끝의 표고는 일반적으로 유지됩니다. 그러나 특정 조건에서 연결된 파이프의 표고와 경사도는 요소 규칙에 의해 제어됩니다.

또한 접합구조물에 내장된 자동 크기 조정 동작을 이해하는 것이 중요합니다. 이 자동 크기 조정 동작은 접합구조물의 표고가 변경되는 경우에도 접합구조물 지오메트리(예: 연결된 파이프의 표고, 집수정 깊이 및 수직 파이프 이격거리 영역)의 해당 방위가 유지되도록 합니다.

상단 및 집수정 깊이 그립

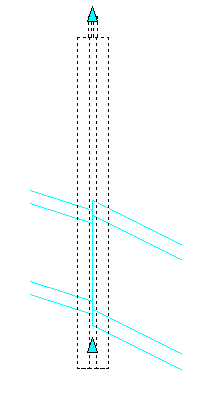

종단 뷰에서 구조물을 보면서 구조물의 상단 또는 집수정 깊이 그립을 사용하여 상단 또는 집수정 깊이를 조정할 수 있습니다. 다음 그림에서 상단 그립은 구조물의 맨 위에 있습니다. 집수정 깊이 그립은 구조물의 밑 아래 바로 위에 있습니다.

구조물 그립이 변경하는 내용은 구조물 특성 대화상자의 요소 특성 탭에서 구조물의 삽입(상단) 및 바닥 동작 특성이 설정된 방식에 따라 달라집니다. 예를 들어, 구조물의 자동 지표면 조정 특성을 활성화한 경우 구조물을 그립 편집하면 지표면 조정 계수가 수정됩니다. 자동 지표면 조정 특성을 비활성화한 경우 구조물을 그립 편집하면 상단(삽입) 표고가 수정됩니다. 바닥 동작 특성에서 집수정 깊이 특성을 활성화한 경우 구조물을 그립 편집하면 집수정 깊이가 수정됩니다. 바닥 표고 특성을 활성화한 경우 구조물을 그립 편집하면 바닥 표고가 수정됩니다.

주: 횡단 뷰에서 구조물을 그립 편집할 수 없습니다.
