관망을 배치할 때 사용할 연결점의 유형을 지정할 수 있습니다.
구조물의 연결점은 파이프를 연결할 수 있는 위치를 정의합니다.
다음 그림에는 각 벽의 중심에 연결점(원으로 표시)이 있고 구조물의 중심에 삽입점이 있는 직사각형 구조물이 나와 있습니다.

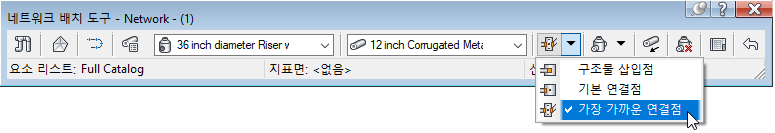

관망을 배치할 때, 사용할 연결점의 유형을 선택할 수 있습니다. 관망을 배치한 후 연결점을 재설정할 수도 있습니다.
구조물로부터 커서를 멀리 이동하면 임시 그래픽이 표시되어 커서에 가장 가까운 구조물의 연결점에서 파이프가 그려집니다.
구조물 주위로 커서를 이동하면 두 번째로 가까운 연결점에서 파이프 그래픽이 그려집니다.
두 번째 구조물의 점을 선택하면 구조물이 도면에 배치되고 파이프 끝이 첫 번째 구조물에 가장 가까운 두 번째 구조물의 연결점에 연결됩니다.
관망을 그립 편집할 때 파이프의 끝점을 구조물의 삽입점이나 연결점에 연결할 수 있습니다. 다음 그림은 파이프를 그립 편집할 때 파이프가 커서 위치에 가장 가까운 연결점에 연결되는 것을 보여 줍니다.
관망 상황별 리본 탭에서 연결 재설정 명령을 사용하여 파이프 연결을 재설정할 수도 있습니다.
즉, 연결점이 있는 일반 배수 카탈로그 - 영국식 및 연결점이 있는 일반 배수 카탈로그 - 미터법 카탈로그의 다음 요소 유형이 새 연결점 및 그립을 포함하도록 업데이트되었습니다.
Autodesk Inventor에서 Infrastructure Parts Shape Utilities 도구를 사용하여 연결점을 사용자 요소에 추가할 수 있습니다. 자세한 내용은 참조점을 추가하려면을 참고하십시오.
