Autodesk® Civil 3D® 2020.4 Update에는 다음과 같은 새로운 기능 및 향상된 기능이 포함되어 있습니다.

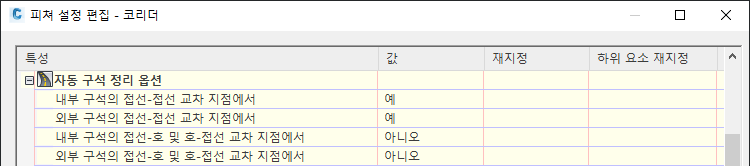

이러한 옵션을 사용하여 고정 폭 코리더의 내부 및 외부 구석이 접선-접선 교차 지점 및 접선-호 교차 지점에서 정리되는지 여부를 독립적으로 조정할 수 있습니다.
외부 구석 정리 옵션을 적용하기 전에 | 외부 구석 정리 옵션을 적용한 후에 |
---|---|
![]() |
![]() |
자세한 내용은 코리더에 대한 구석 정비 정보를 참고하십시오.

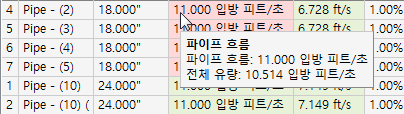

파이프 흐름 값이 파이프의 전체 흐름 값을 초과하는 경우 이 열은 빨간색으로 음영처리됩니다. 셀 위에 커서를 놓으면 파이프 흐름 값과 전체 유량을 모두 표시하는 툴팁이 표시됩니다.
자세한 내용은 결과 페이지(중력식 관망 분석 대화상자)를 참고하십시오.
이러한 기호 위로 커서를 이동하면 소스 도면에 있는 레이블의 실제 값을 확인하라는 툴팁이 표시됩니다.

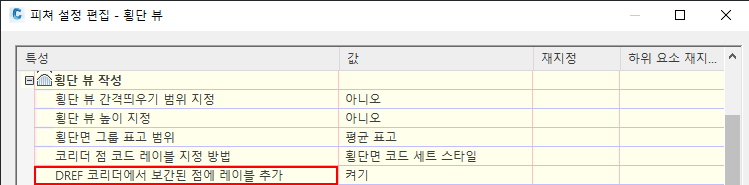

이 설정에 대한 자세한 내용은 피쳐 설정 편집 - 횡단 뷰 대화상자를 참고하십시오. 코리더 점 레이블 지정에 대한 자세한 내용은 횡단 뷰의 코리더 점 코드에 레이블을 지정하려면을 참고하십시오.

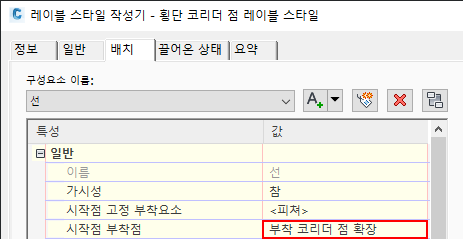

레이블을 코리더 점 스타일 레이블로 변환하도록 선택하면 코리더 점 레이블 스타일이 포함된 횡단면 레이블 세트를 선택할 수 있는 선택 대화상자가 표시됩니다.
CorridorSectionLabelsConv 명령에 대한 자세한 내용은 횡단 뷰의 코리더 점 코드에 레이블을 지정하려면을 참고하십시오.
이 설정은 제도 버퍼 내에 있고 횡단 뷰에 바인딩된 주석 및 제도 요소가 이동할 경우 횡단 뷰와 함께 이동되는지 여부를 조정합니다. 자세한 내용은 횡단 뷰 제도 버퍼를 켜거나 끄려면을 참고하십시오.
