자동 확폭구간을 동적 간격띄우기 선형에 추가 정보

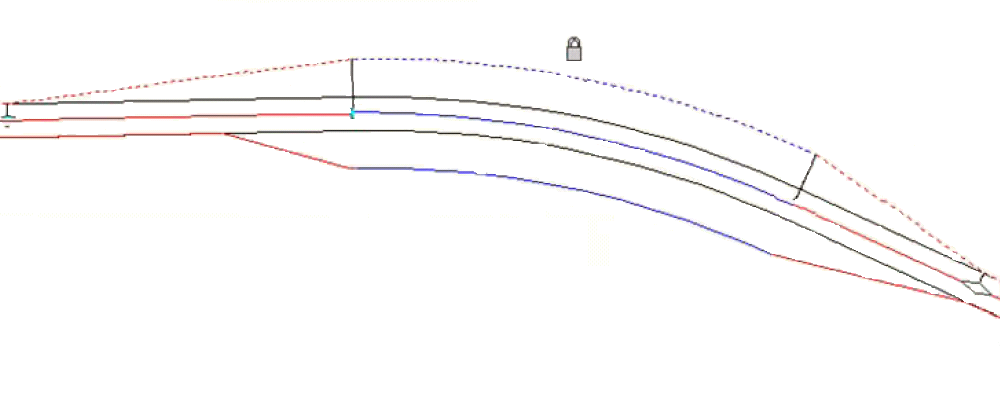

지정된 조건을 기준으로 상위 선형의 수평 곡률 주위에 자동으로 확장되도록 동적 간격띄우기 선형을 구성할 수 있습니다.

차선 수, 차량 유형, 차축 거리 길이, 설계 속도 등과 같은 특성을 상위 선형과 연관된 설계 조건 파일에서 지정하여 확폭구간 값 및 변환 길이를 조정할 수 있습니다. 또한 값을 자동 확폭구간 추가 대화상자에 입력하여 확폭구간 값 및 변환 길이를 수동으로 지정할 수 있습니다. 자동으로 확장된 원곡선은 지정된 조건을 기준으로 상위 선형 지오메트리에 대해 동적 상태를 유지합니다.

설계 조건 파일을 사용하여 확폭구간 방법을 지정하면 자동 확폭구간을 조정하는 규칙이 설계 조건 파일의 편경사 테이블 및 확폭구간 방법 섹션에 지정됩니다.

기본 코리더 설계 표준 파일(_Autodesk Civil 3D Imperial Roadway Design Standards.xml)은 일반적으로 C:₩Documents and Settings₩All Users₩Application Data₩Autodesk₩C3D <버전>₩kor₩Data₩Corridor Design Standards₩Imperial에 저장됩니다.

주: 설계 조건을 사용하여 간격띄우기 선형에 자동 확폭구간을 지정하려면 유효한 설계 조건 파일이 상위 (중심선) 선형과 연관되어야 합니다. 상위 선형과 연관된 설계 조건 파일이 없는 경우 파일을 지정하는 프롬프트가 표시됩니다.

다음 절차에서는 자동 확폭구간을 간격띄우기 선형에 추가하는 데 사용할 수 있는 두 가지 방법에 대해 설명합니다(조건 파일을 사용하거나 값을 수동으로 지정).
