등고선 문제 확인 유틸리티를 사용하여 지표면 스타일 등고선 설정에 따라 그려진 등고선의 문제를 식별할 수 있습니다.
유틸리티는 지표면 스타일에 지정된 기준 표고와 간격을 고려합니다. 유틸리티가 잘못된 조건을 발견한 경우 이벤트 뷰어에 경고가 표시됩니다.

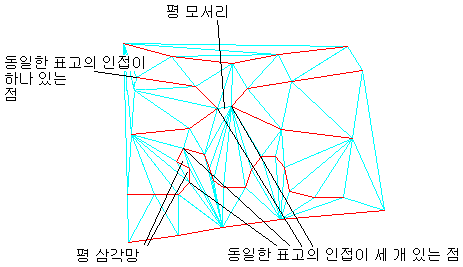

이 유틸리티는 등고선에 속하는 모든 지표면 점을 조사합니다. 각 점에 대해 이 유틸리티는 같은 표고에 속하는 인접 점(즉, 속해 있는 삼각망의 맞은편에 있는 점 또는 모서리에 의해 연결되는 점)의 수를 계산합니다. 동일한 표고의 인접 수가 하나이면 이벤트 뷰어에 "[x,y,z]에서의 등고선 끝"이라는 경고 메시지가 표시됩니다. 인접한 같은 표고의 수가 셋 이상이면 이벤트 뷰어에 "[x,y,z]에서의 여러 등고선"이라는 경고 메시지가 표시됩니다. 두 번째 경우에서 점이 지표면의 외곽에 있으면 "외곽 점[x,y,z]에서의 여러 등고선"이라는 경고 메시지가 표시됩니다.
"등고선 끝" 조건은 데이터 등고선의 간격이 삼각망 프로세스에는 너무 넓어서 모서리가 있는 끝을 연결할 수 없음을 의미할 수 있습니다. 두 끝을 연결하는 브레이크라인을 작성하고 추가하여 이 간격을 채울 수 있습니다.
한 점에 같은 표고를 가진 세 개 이상의 인접 점이 있을 때 발생하는 다중 등고선 조건은 일반적으로 지표면의 평평한 면적에서 발생합니다. 이 조건이 검색되면 평평한 면적 최소화 작업을 사용하여 문제를 해결할 수 있습니다. 점이 지표면 외곽선에 있으면 평평한 면적은 단순히 삼각망 프로세스의 의도하지 않은 결과물일 수 있습니다. 선 삭제 작업을 사용하거나 경계 숨기기를 추가하여 이러한 계획되지 않은 삼각망을 제거할 수 있습니다.
등고선 문제가 없는 경우 등고선 기본 표고 및 간격에 대한 지표면 스타일 설정에 문제가 없다는 메시지가 이벤트 뷰어에 표시됩니다.
