현재 측량 수치에서 접하지 않는 원곡선을 작성하려면

  1. 도구공간측량 탭에서 명명된 네트워크를 마우스 오른쪽 버튼으로 클릭 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    XC AD BULB [반지름] [현 각도] [현 거리]

    주: 결과 원곡선이 180도보다 크면 BULB 매개변수를 사용합니다.

명령행 예

NE 1 1000 1000

NE 2 1000 1200

BEG ROADCL

PT 1

PT 2

XC ZD 100 45 120

SET 3

FIG DD 0 100

SET 4

XC AD 100 45 150

SET 5

END

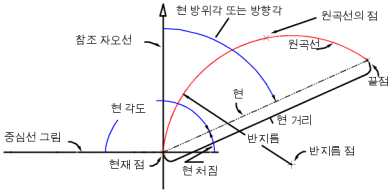

다음 그림은 접하지 않는 원곡선을 설명합니다.

명령 구문

XC AD BULB [반지름] [현 각도] [현 거리]

매개변수 정의
반지름 중심점에서 원곡선까지의 거리입니다. 이 값을 현재 측량 데이터베이스 거리 단위로 입력합니다. 음수 반지름을 사용하면 원곡선을 시계 반대 방향(왼쪽)으로 그릴 수 있습니다.
현 각도 그림의 마지막 정점에서 회전하는 시계 방향 각도입니다.
현 거리 그림의 현재 정점에서의 거리입니다.
