선형의 접선 사이에 복합 자유 원곡선 그룹을 추가하려면

선형 배치 도구를 사용하여 복합 원곡선 그룹을 선형에 추가할 수 있습니다. 복합 원곡선 그룹은 여러 개의 원곡선과 완화곡선으로 구성되며, 복합 및 반향 솔루션에서 사용할 수 있습니다.

복합 자유 원곡선 그룹은 각 원곡선의 반지름과 각 완화곡선의 길이 또는 A 값으로 정의됩니다. 또한 두 원곡선 중 하나에 대해 두 번째 매개변수를 지정해야 합니다.

두 접선 사이에 자유 완화곡선-원곡선-완화곡선-원곡선-완화곡선을 추가하려면

두 접선 사이에 자유 완화곡선-원곡선-완화곡선-원곡선-완화곡선 그룹을 추가합니다.

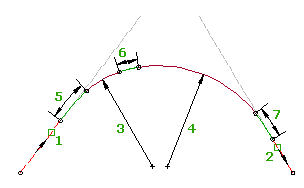

부착 접선 (1, 2)를 편집할 때 원곡선 반지름 (3, 4)와 완화곡선 길이 (5, 6, 7)은 변경되지 않습니다. 부착 점과 원곡선 길이는 부착 접선 편집 내용을 반영하여 조정합니다. 완화곡선의 길이는 0이 될 수 있습니다.

복합 완화곡선-원곡선-완화곡선-원곡선-완화곡선(SCSCS) 그룹이 두 접선 사이에 배치됩니다. 이 그룹은 완화곡선-원곡선-완화곡선(SCS) 그룹과 비슷하지만 그룹의 끝에 두 번째 원곡선과 완화곡선이 있습니다.

SCSCS 그룹은 완화곡선 길이로 0을 허용하며, 이 경우 완화곡선이 있거나 없는 여러 원곡선 그룹을 작성할 수 있습니다. 이 그룹의 완화곡선 길이는 0일 수 있습니다. 길이가 0인 완화곡선은 실제로 그룹에서 생략됩니다. 완화곡선 길이로 0을 지정하면 SCSCS, SCSC, CSCS, CSC, SCCS, SCC, CCS, CC 등의 조합이 가능합니다.

SCSCS 그룹을 그립 편집할 수는 없지만 SCSCS 그룹이 부착된 접선을 편집할 수 있습니다. 원래 접선의 PI(교차점)가 유지되므로, 접선 중 하나를 변경하면 전체 원곡선 그룹에 적용됩니다. 선형 배치 매개변수 윈도우나 선형 도면요소 뷰에서 직접 완화곡선 또는 원곡선 매개변수를 편집할 수 있습니다. 그룹의 완화곡선에 길이에 0이 지정된 경우에도 완화곡선 매개변수가 표시됩니다.

  1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기 찾기를 클릭합니다.
  2. 선형 배치 도구 도구막대에서 자유 복합 완화곡선-원곡선-완화곡선-원곡선-완화곡선(두 접선 사이)을 클릭합니다.
  3. 원곡선 그룹을 추가할 시작 접선(첫 번째 도면요소)을 선택합니다.
  4. 원곡선 그룹을 추가할 접선(다음 도면요소)을 선택합니다.
  5. 첫 번째 완화곡선의 길이 또는 A 값을 지정합니다.
    주: 도면에서 두 점을 선택하여 길이를 지정할 수 있습니다. 이 원곡선 그룹의 완화곡선 길이는 0일 수도 있습니다.
  6. 첫 번째 원곡선의 반지름을 지정하거나 D를 입력하여 곡도를 지정합니다.
    주: 알려진 다른 곡선 매개변수를 사용하여 반지름 또는 곡도를 계산하려면 'CCALC를 입력하여 곡선 계산기를 엽니다.
  7. 두 번째 완화곡선의 길이 또는 A 값을 지정합니다.
  8. 두 번째 원곡선의 반지름을 지정하거나 D를 입력하여 곡도를 지정합니다.
  9. 세 번째 완화곡선의 길이 또는 A 값을 지정합니다.
  10. 원곡선 중 하나에 대해 두 번째 매개변수를 입력합니다.

    확장된 접선 길이, 접선의 시작점, 대응 각도 또는 통과점을 지정할 수 있습니다. C를 입력하여 매개변수를 입력할 원곡선을 전환합니다.

두 접선 사이에 자유 반향 완화곡선-원곡선-완화곡선-완화곡선-원곡선-완화곡선을 추가하려면

거의 평행한 두 접선 사이에 자유 반향 완화곡선-원곡선-완화곡선-완화곡선-원곡선-완화곡선 그룹을 추가합니다.

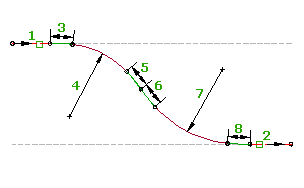

이 그룹은 서로 방향이 반대인 연속적 완화곡선-원곡선-완화곡선 그룹 2개로 구성됩니다. 부착 접선 (1, 2)를 편집할 때 원곡선 반지름 (4, 7)과 완화곡선 길이 (3, 5, 6, 8)은 변경되지 않습니다. 부착 점과 원곡선 길이는 부착 접선 편집 내용을 반영하여 조정합니다.

반향 SCSSCS 그룹을 그립 편집할 수는 없지만 SCSSCS 그룹이 부착된 접선을 편집할 수 있습니다. 선형 배치 매개변수 윈도우나 선형 도면요소 뷰에서 직접 완화곡선 또는 원곡선 매개변수를 편집할 수 있습니다.

  1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기 찾기를 클릭합니다.
  2. 선형 배치 도구 도구막대에서 자유 반향 완화곡선-원곡선-완화곡선-완화곡선-원곡선-완화곡선(두 접선 사이)을 클릭합니다.
  3. 원곡선 그룹을 추가할 시작 접선(첫 번째 도면요소)을 선택합니다.
  4. 원곡선 그룹을 추가할 접선(다음 도면요소)을 선택합니다.
  5. 첫 번째 완화곡선(완화곡선 진입부)의 길이 또는 A 값을 지정합니다.
    주: 도면에서 두 점을 선택하여 길이를 지정할 수 있습니다.
  6. 첫 번째 원곡선의 반지름을 지정하거나 D를 입력하여 곡도를 지정합니다.
    주: 알려진 다른 곡선 매개변수를 사용하여 반지름 또는 곡도를 계산하려면 'CCALC를 입력하여 곡선 계산기를 엽니다.
  7. 두 번째 완화곡선(완화곡선 진출부)의 길이 또는 A 값을 지정합니다.
  8. 세 번째 완화곡선(완화곡선 진입부)의 길이 또는 A 값을 지정합니다.
  9. 두 번째 원곡선의 반지름을 지정하거나 D를 입력하여 곡도를 지정합니다.
  10. 네 번째 완화곡선(완화곡선 진출부)의 길이 또는 A 값을 지정합니다.
  11. 원곡선 중 하나에 대해 두 번째 매개변수를 입력합니다.

    접선의 시작점, 대응 각도 또는 통과점을 지정할 수 있습니다. C를 입력하여 매개변수를 입력할 원곡선을 전환합니다.
