완화곡선-원곡선-완화곡선 그룹을 선형에 추가 정보

두 도면요소 사이에 자유 완화곡선-원곡선-완화곡선 그룹을 추가합니다.

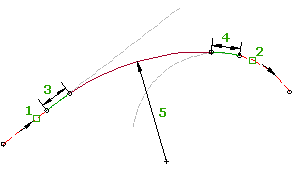

작성되는 완화곡선의 유형(단순 또는 복합)은 부착하는 도면요소의 유형에 따라 결정됩니다. 부착 도면요소 (1, 2)를 편집할 때 완화곡선 길이 (3, 4)와 원곡선 반지름 (5)는 변경되지 않습니다. 부착 점과 원곡선 길이는 부착 도면요소 편집 내용을 반영하여 조정됩니다.

완화곡선-원곡선-완화곡선 명령은 두 도면요소 사이에 반지름으로 자유형 원곡선을 추가하는 명령과 비슷합니다. 그러나 이 명령은 변환 완화곡선 진입부와 변환 완화곡선 진출부를 추가합니다. 이 명령의 원곡선 그룹은 접선-접선 명령을 사용하는 경우에 작성되는 자동 원곡선 그룹과 같습니다. 그러나 이 명령을 사용하면 원곡선 사이에 SCS 원곡선 그룹을 작성할 수 있습니다.

완화곡선-원곡선-완화곡선 그룹을 그립 편집할 수는 없지만 SCS 그룹이 부착된 도면요소는 편집할 수 있습니다. 선형 배치 매개변수 윈도우나 선형 도면요소 뷰에서 완화곡선 또는 원곡선 매개변수를 편집합니다.

두 도면요소 사이의 SCS 원곡선 그룹

두 접선 사이에 SCS 원곡선 그룹을 배치하면 두 개의 단순 완화곡선이 작성됩니다.

원곡선과 접선 사이의 SCS 원곡선 그룹

접선과 원곡선 사이에 SCS 원곡선 그룹을 배치하면 접선에 부착된 단순 완화곡선과 원곡선에 부착된 복합 완화곡선이 작성됩니다.

두 원곡선 사이의 SCS 원곡선 그룹

두 원곡선 사이에 SCS 원곡선 그룹을 배치하면 두 개의 복합 완화곡선이 작성됩니다. SCS 원곡선 그룹은 원곡선의 부착 부분이 복합 원곡선-원곡선 상황을 형성하는 구성에서만 배치해야 합니다.
