선형은 하나의 객체로서 취급되는 선, 원곡선, 완화곡선의 조합으로 작성하게 됩니다.
선형 객체는 도로 중심선, 관망 및 기타 구성 기준선을 나타낼 수 있습니다. 평면 선형 작성 및 정의는 도로, 철도 또는 부지 설계의 첫 번째 단계입니다. 선형 지오메트리를 폴리선으로 그린 다음 해당 지오메트리로부터 명명된 선형을 작성할 수 있습니다. 보다 쉽게 제어할 수 있도록, 선형 배치 도구를 사용하여 선형 객체를 작성할 수 있습니다. 선형 구성요소 사이의 접선 관계를 자동으로 유지하면서 그립 또는 선형 배치 도구 도구막대의 명령을 사용하여 선형 편집을 수행할 수도 있습니다.
선형은 독립 실행형 객체가 되거나 종단, 횡단 및 코리더의 상위 객체가 될 수 있습니다. 선형을 편집하면 변경 사항이 관련 객체에 자동으로 반영됩니다.
선형을 작성할 때 선형에 중심선, 간격띄우기, 연석 굴곡부, 레일 또는 기타 유형을 지정합니다. 이러한 선형 유형을 사용하여 선형 기능에 따라 데이터를 범주화할 수 있습니다. 도로 중심선에 대해 중심선 유형을 선택하고, 철도에 대해 레일 유형을 선택하고, 시설물 도수관과 같은 다른 용도에 대해 기타 유형을 선택합니다. 이러한 유형은 독립적인 객체입니다.
간격띄우기 선형 및 연석 굴곡부 선형도 독립적일 수 있지만 서로 동적으로 연결된 경우가 많습니다. 간격띄우기 선형과 연석 굴곡부 모두 교차로의 구성요소로 자동으로 작성할 수 있습니다. 간격띄우기는 확폭구간에서도 사용할 수 있습니다.
선형을 작성한 후 코리더가 곡선 주위에서 작동하는 방식을 계산할 수 있습니다. 중심선, 간격띄우기 및 연석 굴곡부 선형을 따라 편경사를 계산하거나 레일 선형을 따라 캔트를 계산할 수 있습니다.
선형은 통합관리 탭의 선형 집합이나 부지 집합에 나열됩니다. 이러한 집합에서 선형 특성을 변경하고, 보고서를 생성하고, LandXML을 내보낼 수 있습니다.
선형이 부지에 있는 경우 해당 지오메트리는 구획 및 형상선과 같이 부지에 있는 다른 객체의 지오메트리와 상호 작용합니다. 예를 들어 선형은 부지 내에서 교차하는 구획을 세분화합니다. 선형을 교차하는 모든 로트선이나 형상선은 교차로에서 표고가 동일하다고 가정합니다. 표고는 마지막으로 편집된 객체로 설정됩니다. 선형이 부지의 다른 객체와 상호 작용하지 않도록 하려면 부지 특성을 <없음>으로 설정하거나 선형을 별도의 부지로 이동합니다. 자세한 내용은 선형 및 부지 상호 작용 정보를 참고하십시오.
선형 구성요소와 레이블의 시각적인 모양은 스타일을 통해 조정합니다. 프로젝트의 여러 단계에서 사용할 특정 스타일을 작성할 수 있습니다. 선형을 작성할 때에는 선형 객체의 스타일과 선형 레이블의 스타일을 지정합니다. 선형 레이블 대화상자에서 선형 레이블의 스타일 그룹을 작성한 다음 해당 레이블을 다른 선형에 사용할 레이블 세트로 저장할 수 있습니다.
측점 계산식을 사용하면 실제로 선형의 지오메트리를 변경하지 않고도 임의의 점에서 측점 거리 참조를 변경할 수 있습니다.

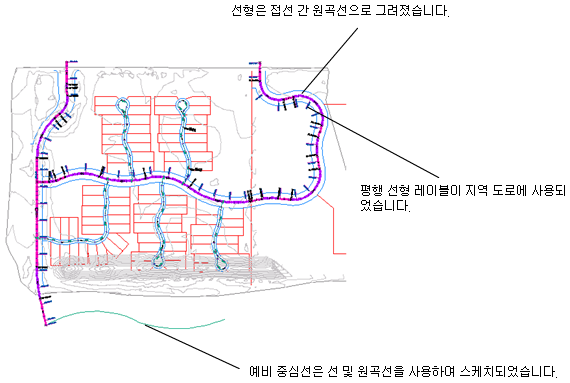

선형 선, 원곡선 및 레이블

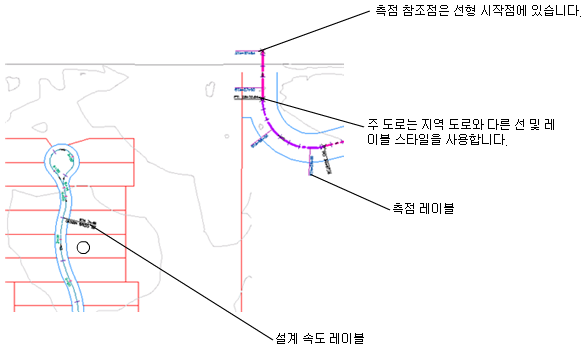

선형 레이블의 예
