측량 수치에 곡면 점을 작성하려면

그림에 3개의 샷이 있는 원곡선을 작성하며 첫 번째 샷은 원곡선의 시작에, 두 번째 샷은 원곡선의 시작과 끝 사이의 호에, 세 번째 샷은 원곡선의 끝에 작성합니다.

  1. 도구공간측량 탭에서 명명된 네트워크를 마우스 오른쪽 버튼으로 클릭 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    C3

명령행 예

BEG CURVE

C3

AD VA 11 85 200 90

AD VA 12 82 200 90

AD VA 13 80 190 90

END

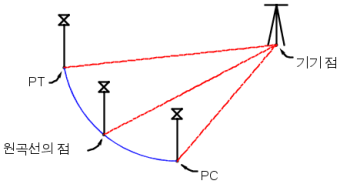

다음 그림은 3점 원곡선 명령을 설명합니다.

명령 구문

C3
