곡면 점을 사용하여 그림에 원곡선을 작성하려면

다음 샷이 현재 그림에서 곡면 점(PC)이 되도록 지정합니다. 다음 샷 바로 뒤의 샷은 접선 점(PT)에 있습니다. 이 명령은 그림에서 마지막 다리와 접하는 호를 작성합니다.

  1. 도구공간측량 탭에서 명명된 네트워크를 마우스 오른쪽 버튼으로 클릭 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    PC

명령행 예

PC

AD 13 30 25 ! Shot on PC

AD 14 33 24 ! Shot on PT

END

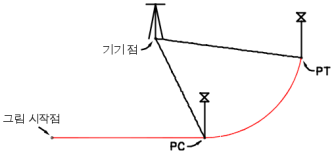

다음 그림은 곡면 점 명령을 설명합니다.

명령 구문

PC
