재건 코리더 편집기를 사용하여 재건 코리더 횡단을 확인 및 수정하고, 재건 횡단구성요소를 재건 코리더 영역 내의 여러 측점에 적용하는 방법을 시각적으로 검사합니다.

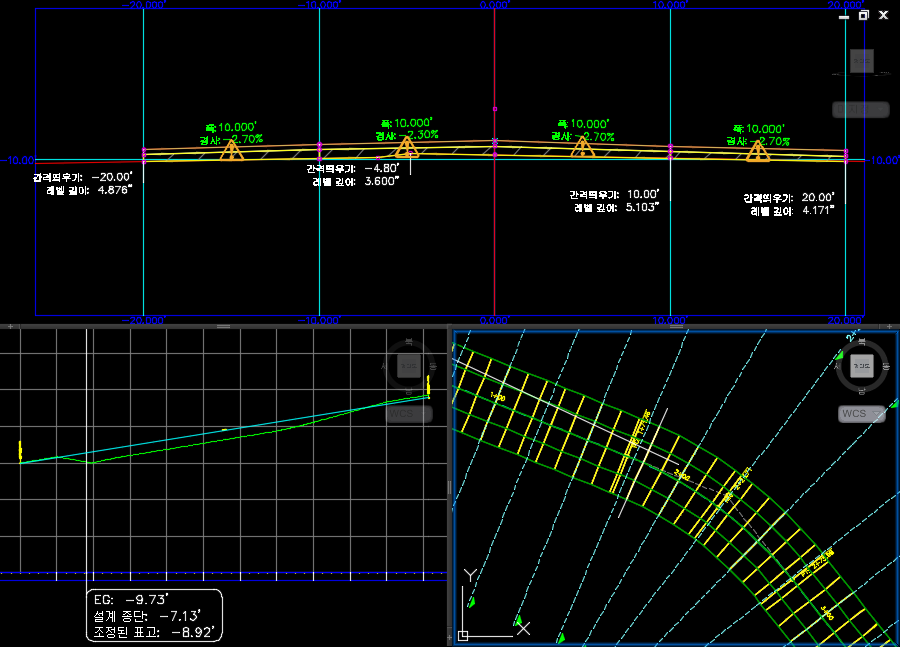

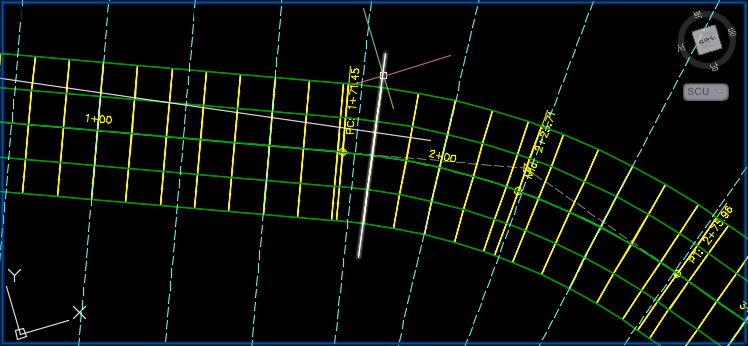

재건 코리더 내에서 재건 영역을 선택하면 측점에 대한 코리더 횡단(횡단 뷰), 횡단면에 대한 수직 종단(종단 뷰) 및 재건 코리더의 선형에 있는 코리더 횡단 위치(평면 뷰)를 볼 수 있는 세 가지 기본 뷰포트가 표시됩니다.

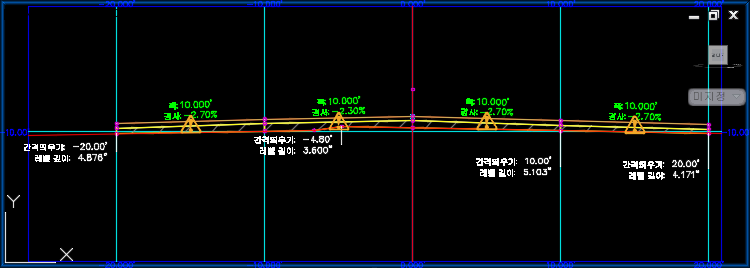

횡단면 뷰

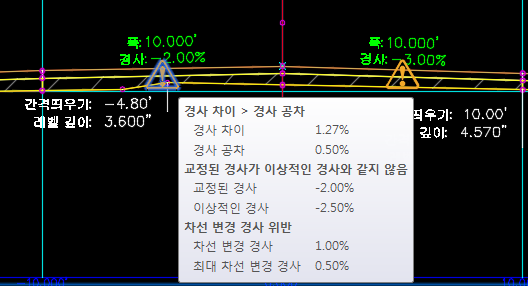

경사 차이의 절대값이 경사 공차의 절대값보다 크면 위반이 표시됩니다.
교정된 횡단 경사가 이상적인 횡단 경사와 동일하지 않으면 위반이 표시됩니다.
측점 간 길이의 거리를 기준으로 하여 두 측점 간에 교정된 경사의 변경사항이 최대 상대 그라데이션보다 크면 위반이 표시됩니다.
두 차선 간에 허용된 경사 차이가 최대 차선 변경 경사보다 크면 위반이 표시됩니다.

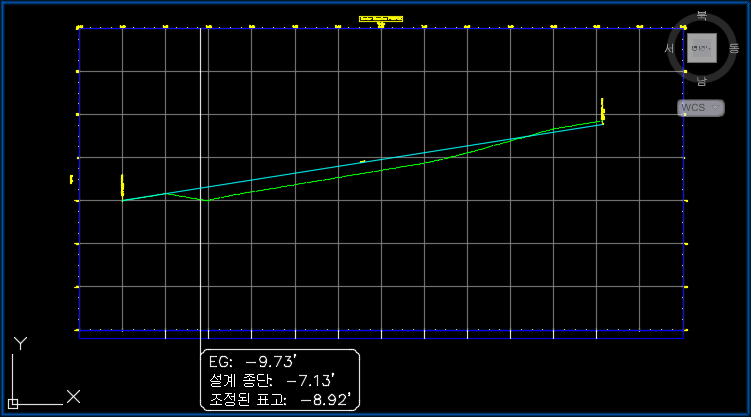

선택한 측점에 대한 종단 지반선의 표고입니다.
선택한 측점에 대한 설계 종단의 표고입니다. 재건 코리더 영역에 대한 설계 종단 표고는 재건 코리더 작성 중에 코리더 특성의 재건 코리더에 지정된 수직 기준선에 의해 정의됩니다.
분할되지 않은 재건 코리더 횡단의 경우 조정된 표고는 선택한 측점에 대한 크라운 점 표고와 동일합니다.
분할된 재건 코리더 횡단의 경우 조정된 표고는 표준횡단에서 크라운이 있는 기타 모든 횡단구성요소의 가장 높은 표고 크라운 점의 표고와 동일합니다. 크라운 점이 표준횡단에 없는 경우 조정된 표고가 설계 종단 표고와 동일하게 설정됩니다. 표준횡단에 오른쪽 차선과 왼쪽 차선을 구분하는 중심선의 중앙분리대가 있는 경우 조정된 표고가 설계 종단 표고와 동일합니다. 기준선에 부착된 횡단구성요소가 없는 경우 조정된 표고가 설계 종단 표고와 동일합니다.
